Innovación en técnicas
de soportación
Abrazaderas y componentes industriales

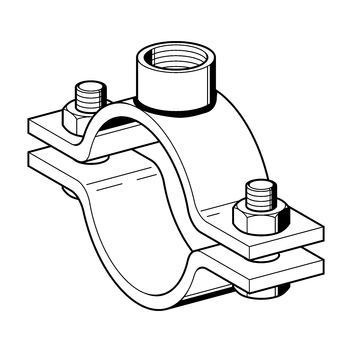

Abrazadera Stabil I-1/2" Inoxidable

Aplicación

Abrazadera pesada para instalaciones industriales.

Configuración

Abrazadera de dos piezas con manguito conector de 1/2" soldado, incluye tornillos de unión y tuercas.

Montaje

Apropiado para fijación directa con tubo roscado de 1/2" o con un adaptador apropiado, con tubo rosca de hasta 1".

Datos técnicos

Material:
Acero inoxidable 1.4404

Tipo
Material
b x s [mm]
Tornillos de unión

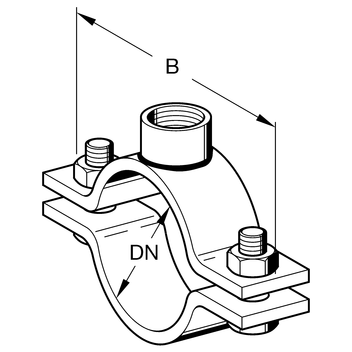

B
[mm]
Carga admisible
(tracción) [kN]
22 30 x 5 M10 x 35 85 4,7
27 30 x 5 M10 x 35 92 4,7
34 30 x 5 M10 x 35 100 4,7
44 30 x 5 M10 x 35 112 4,7
49 30 x 5 M10 x 35 117 4,7
61 40 x 5 M12 x 40 139 8
77 40 x 5 M12 x 40 156 8
89 40 x 5 M12 x 40 168 8
115 50 x 5 M12 x 40 194 11
TipoPara tubería
[DN]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
22150,3025 188228
27200,3225 188237
34250,3525 188246
44320,4025 188255
49400,4025 188264
61500,6225 188273
77650,6725 188282
89800,7525 188291
1151001,0510 188300
