Innovación en técnicas
de soportación

Aplicación

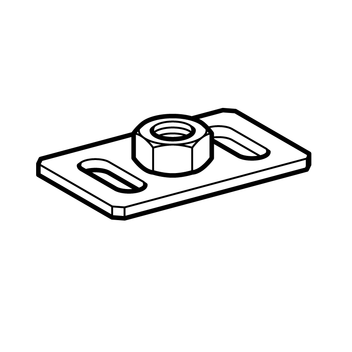

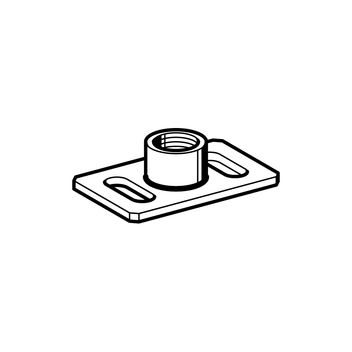

Soporte para fijar abrazaderas Sikla mediante tubo roscado de 1/2” o varilla
roscada sobre perfil de montaje F 80 o F 100.

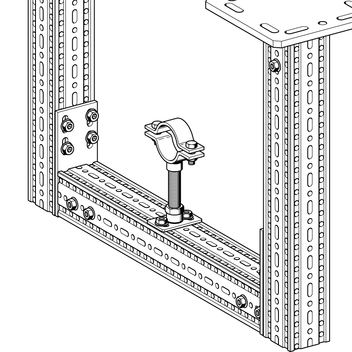

Montaje

Fijación por forma a perfil de montaje TP F con 2 tornillos autoroscantes
FLS F.

Datos técnicos

Typ
Carga máx. a tracción
[kN]
Carga máx. transversal
[kN]
Momento flector admisible
[Nm]
GPL F 80-1/2" 8,0 13,0 53
GPL F 80-M10 8,0 13,0 15
GPL F 80-M12 8,0 13,0 26
GPL F 80-M16 8,0 13,0 62
GPL F 100-1/2" 8,0 13,0 53
GPL F 100-M10 8,0 13,0 15
GPL F 100-M12 8,0 13,0 26
GPL F 100-M16 8,0 13,0 62

Dimensiones placa base GPL F 80:
80 x 50 x 4 mm
Dimensiones placa base GPL F 100:
100 x 50 x 4 mm
Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
GPL F 80-1/2"0,150 192900
GPL F 80-M100,150 113004
GPL F 80-M120,150 112911
GPL F 80-M160,250 195833

GPL F 100-1/2"0,250 113089
GPL F 100-M100,250 113338
GPL F 100-M120,250 113646
GPL F 100-M160,250 113090
