Cadenas de suspensión

Manguito roscado hexagonal AD IG/IG HCP

Aplicación

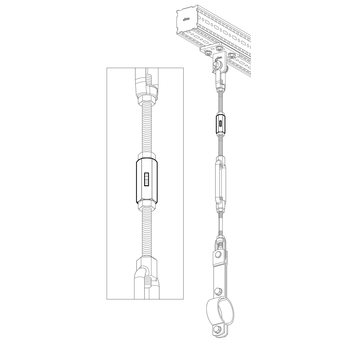

Elemento de conexión para aumentar la longitud de las varillas roscadas en la altura de descuelgue en las cadenas de suspensión de más de 3 metros de longitud de rosca. Dispone de una ranura para el control visual de la profundidad del roscado de ambas varillas. Gracias al recubrimiento HCP conseguimos una protección contra la corrosión continua en combinación con otros componentes HCP, asegurando a la vez cada componente de modo individual.
Este Manguito roscado debe asegurarse en el montaje con dos tuercas hexagonales (no están incluidas en la entrega).

Datos técnicos

Tipo
Carga máx. admisible
(tracción) [kN]
M10 18,6
M12 27,0
M16 39,2

Material:
Acero, HCP
TipoLongitud
[mm]
SWPeso
[kg]
Embalaje
[pieza]
Código
artículo
M10 x 303017 mm0,04100 116700
M12 x 353517 mm0,0450 116701
M16 x 404022 mm0,0750 116702
