Cadenas de suspensión

Set de componentes de conexión LKV

Aplicación

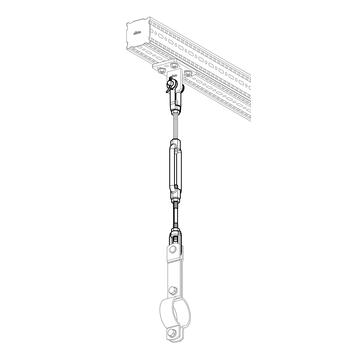

Set de componentes de conexión de cadenas de suspensión para la unión entre elementos estructurales Sikla / Placas de suspensión y conexión con perfiles y Abrazadera Stabil Tipo C LK.

Configuración

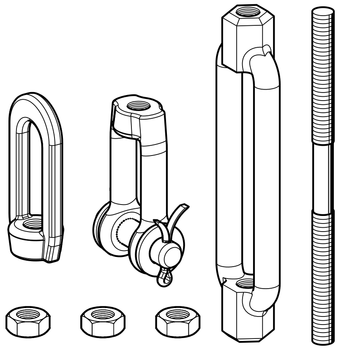

El Set de componentes de conexión LKV se compone de:
1 Cáncamo roscado
1 Estribo roscado
1 Tensador
1 Varilla de tracción
3 Contra-tuercas

El espárrago roscado necesario se determinará según la correspondiente altura de suspensión. Para evitar el roscado involuntario, el estribo roscado y el tensor están asegurados con contratuerca.

Montaje

Montar previamente el Set de componentes de conexión con la varilla y la abrazadera y fijar mediante el Estribo roscado (montaje a través del perno conector asegurado con una chaveta) a la placa de suspensión previamente montada. Para evitar el giro involuntario de la rosca, el cáncamo roscado, el estribo roscado y el tensador, están asegurados y bloqueados con 3 tuercas hexagonales.

Datos técnicos

Tipo
Carga máx. admisible (tracción)
[kN]
M10 11,2
M12 12,1
M16 14,0

Los requisitos para la realización y construcción de los componentes y la correspondiente interpretación, así como los justificantes de los ensayos de carga se han llevado a cabo de acuerdo a las directrices VGB R 510 L Parte I, KTA 3205.3 y también según DIN EN 13480-3.

Tipo
Tipo de Abrazadera C LK
combinable
LKV M10 22 - 89
LKV M12 22 - 89
LKV M16 115 - 324

Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
LKV M100,410 113919
LKV M120,710 113920
LKV M161,410 113921
