Innovación en técnicas
de soportación
siFramo 100

Apoyo STA F 100-80-E 45°

Aplicación

El Apoyo STA F 100-80-E 45° se utiliza como soporte y elemento rigidizador bajo un ángulo de 45° en perfiles de montaje TP F 100 para la construcción, por ejemplo, de travesaños, consolas o consola soporte.

Montaje

Según el tipo de configuración se requiere un tipo de montaje diferente:

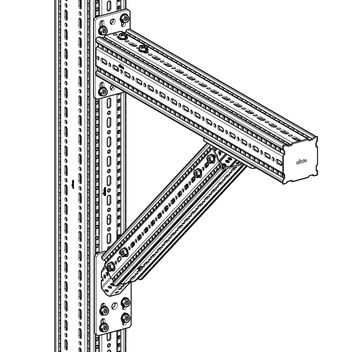

a) Sistema de conexión propio a perfil de montaje TP F 100 con 4 tornillos autorroscantes FLS F (4 x FLS F para la unión del perfil TP F 80).

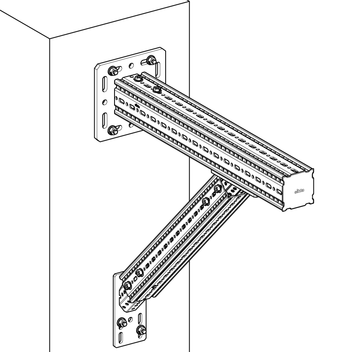

b) Fijación a hormigón con 2 x anclajes para grandes cargas M10 en diagonal y hasta llegar al tope a través de los colisos de la placa base.

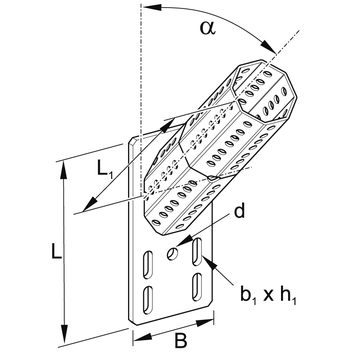

Datos técnicos

Tipo
L
[mm]
B
[mm]
L1
[mm]
d
[mm]
b1
[mm]
h1
[mm]
α
[°]
STA F 100-80-E 45° 210 100 244,5 14 11 20 45

Configuración:
Placa base soldada con adaptador octogonal F 80.
Material:
Acero, HCP

Homologaciones / Conformidad

CE-Kennzeichen (Leistungserklärung unter www.sikla.xx/downloads)

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
STA F 100-80-E 45°2,41 406002
