siFramo 100

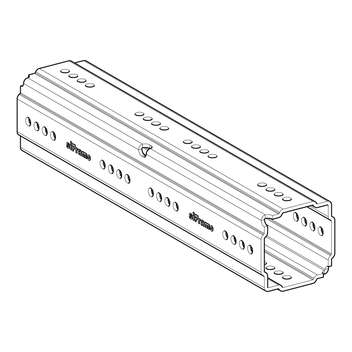

Conector cuadrado PK F 100 4kt HCP

Aplicación

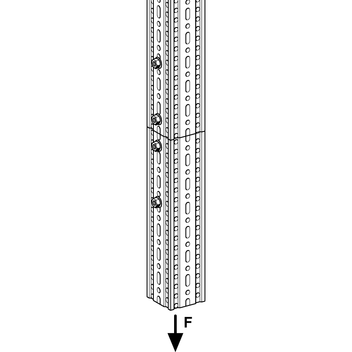

Elemento de conexión flexible para perfiles TP F 100, especialmente para alargar elementos de apoyo verticales.

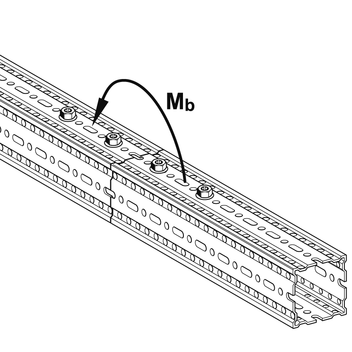

Cuando se alargan elementos horizontales sometidos a flexión, debe considerarse el momento flector máximo admisible en el punto de unión, de la misma manera que en conectores de carril.

Montaje

Atornillar con 2 x 4 tornillos FLS F a traves del perfil procurando separar los tornillos de cada perfil lo máximo posible para una resistencia óptima.

Nota:Al montar los tornillos FLS F, se deben montar a ambos lados con una separación mínima de 100 mm y de forma simétrica. Para resistir los momentos flectores, los tornillos FLS F, deben montarse en las caras de transmisión de cargas para poder soportar las tuberías correctamente; en barras horizontales serían las caras superior e inferior en lugar de las laterales.

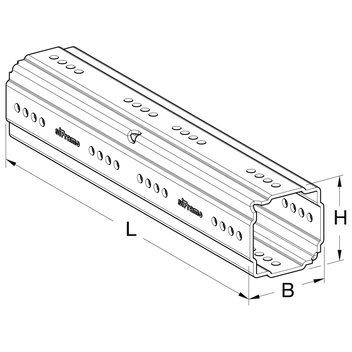

Datos técnicos

Tipo
L
[mm]
H
[mm]
B
[mm]
Fmax
[kN]
Mbmax
[kNm]
PK F 100 4kt 442,5 90 90 10,0 0,5

Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
PK F 100 4kt3,41 400390
