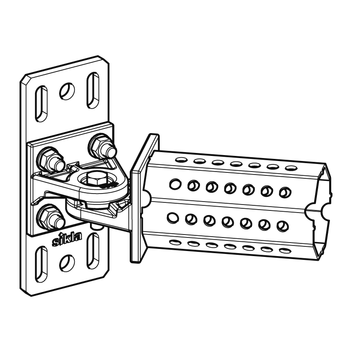

Rótula GE F 100
Aplicación
Soporte para el refuerzo rigidizador de montajes en voladizo en sistemas estructurales siFramo 100, así como para reforzar construcciones de pórticos.
El ángulo α puede variar entre 25° y 155° sin escalonamientos de posición.
Montaje
La fijación de la rótula al Perfil de montaje TP F 100 se realiza atornillando 4 tornillos autorroscantes FLS F sobre la placa base. El perfil de montaje TP F 80 o TP F 100 (según el tipo de rótula) que actúa como rigidizador se inserta en el adaptador octogonal y se fija, igualmente, con 4 tornillos autorroscantes; se necesitará, por lo tanto, un total de 8 tornillos autorroscantes por rótula. La longitud de corte del perfil rigidizador puede determinarse mediante el uso de la tabla representada más abajo.
Una vez realizado el montaje con el ángulo de inclinación deseado, el tornillo de unión de la rótula debe apretarse con 40 Nm.
Datos técnicos
| Tipo | Altura H [mm] | Longitud L [mm] | Ancho B [mm] | Ángulo α | Dimensiones de la placa base [mm] |
|---|---|---|---|---|---|
| GE F 100 - 80 | 140 | 100 | 100 | 25° - 155° | - |
| GE F 100 - 80 q | 140 | 100 | 80 | 25° - 155° | 210 x 100 x 8 |
| GE F 100 - 100 | 180 | 100 | 100 | 25° - 155° | - |
| GE F 100 - 100 q | 180 | 100 | 100 | 25° - 155° | 210 x 100 x 8 |
Longitud de corte c del perfil rigidizador entre dos rótulas:
| b [mm] 1000 | b [mm] 1500 | b [mm] 2000 | b [mm] 2500 | ||
| α | a [mm] | c [mm] | c [mm] | c [mm] | c [mm] |
| 25° | 2095 | 2155 | 3340 | 4525 | 5710 |
| 30° | 1701 | 1810 | 2810 | 3810 | 4810 |
| 35° | 1410 | 1565 | 2435 | 3305 | 4180 |
| 40° | 1184 | 1380 | 2160 | 2940 | 3720 |
| 45° | 1000 | 1245 | 1955 | 2660 | 3370 |
| 50° | 846 | 1145 | 1800 | 2450 | 3100 |
| 55° | 713 | 1060 | 1670 | 2285 | 2895 |
| 60° | 596 | 1000 | 1580 | 2155 | 2730 |
| 65° | 489 | 950 | 1500 | 2055 | 2605 |
| a = | Longitud vertical desde el eje de rotación de la rótula hasta la cara inferior del perfil de la conexión. |
| b = | Longitud horizontal de la conexión del voladizo hasta el eje de rotación de la rótula. |
| c = | Longitud de corte del perfil rigidizador entre 2 rótulas. |
| α = | Ángulo de la fijación de la rótula con respecto al soporte vertical. |
| Material: | Acero, HCP |
