siFramo 100

Rótula GE F - ST F 100

Aplicación

Soporte para el refuerzo rigidizador de montajes en voladizo en sistemas estructurales siFramo 100 sobre perfiles de acero, así como para reforzar construcciones de pórticos.
El ángulo α puede variar entre 25° y 155° sin escalonamientos de posición.

Configuración

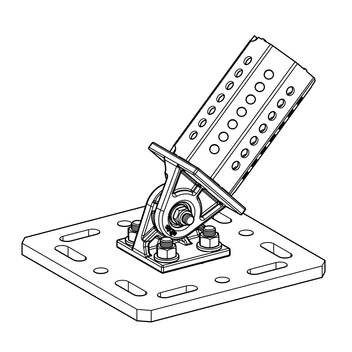

Rótula GE F - ST F 100 con Placa de montaje atornillada

Montaje

La fijación de la rótula al perfil de acero correspondiente se realiza conectando la placa base mediante el Conjunto de montaje MS 5P M12 S (a partir de la rótula tipo GE F 161/200 realizar la fijación mediante el Conjunto de montaje MS 5P M16 S). Opcionalmente puede fijarse la rótula directamente a muros de hormigón mediante 4 tornillos para grandes cargas M12.
El Perfil de montaje TP F 100 que actúa como rigidizador se conecta al adaptador octogonal mediante 4 tornillos autoroscantes. La longitud de corte del perfil rigidizador puede determinarse mediante el uso de la tabla representada más abajo. Una vez realizado el montaje con el ángulo de inclinación deseado, el tornillo de unión de la rótula debe apretarse con 40 Nm.

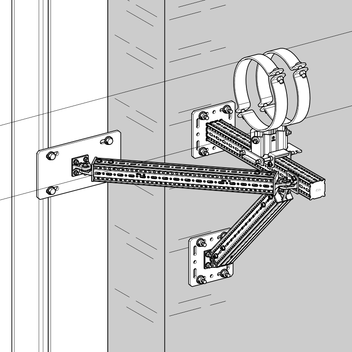

Si se desatornilla la conexión entre la Rótula y la Placa de montaje, la Rótula puede rotar 90° y usarse posteriormente como apoyo transversal (ver ilustración 4).

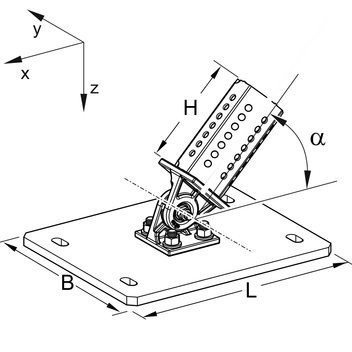

Datos técnicos

Tipo
Altura H
[mm]
Longitud L
[mm]
Ancho B
[mm]
ángulo α
GE F 80/120 - 100 180 220 220 25° - 155°
GE F 121/160 - 100 - 1 180 320 260 25° - 155°
GE F 161/200 - 100 - 1 180 320 310 25° - 155°
GE F 201/300 - 100 - 1 180 220 420 25° - 155°

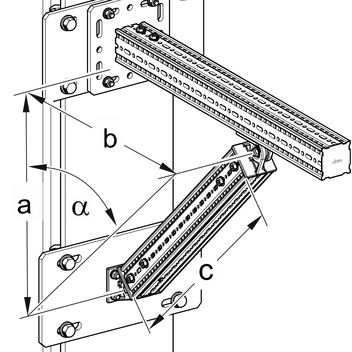

Longitud de corte c del perfil rigidizador entre dos rótulas:


b [mm]
1000
b [mm]
1500
b [mm]
2000
b [mm]
2500
b [mm]
3000
α c [mm] c [mm] c [mm] c [mm] c[mm]
25° 2130 3313 4496 5679 6862
30° 1784 2784 3784 4784 5784
35° 1542 2413 3285 4157 5028
40° 1364 2142 2920 3698 4476
45° 1230 1938 2645 3352 4059
50° 1128 1780 2433 3086 3738
55° 1048 1658 2268 2879 3489
60° 985 1563 2140 2717 3295
65° 937 1488 2040 2592 3143

a =
Longitud vertical desde el eje de rotación de la rótula hasta la cara inferior del perfil de la conexión.
b =
Longitud horizontal de la conexión del voladizo hasta el eje de rotación de la rótula.
c =
Longitud de corte del perfil rigidizador entre 2 rótulas.
α =
Ángulo de la fijación de la rótula con respecto al soporte vertical

Material:
Acero, HCP

* Desde almacén

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
GE F 80/120 - 100 *6,91 115863
GE F 121/160 - 100 - 110,51 115864
GE F 161/200 - 100 - 111,91 115866
GE F 201/300 - 100 - 111,11 115868
