siFramo 80

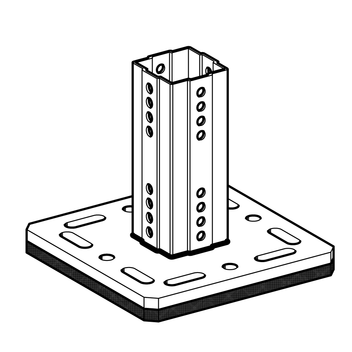

Apoyo SHB F 80

Aplicación

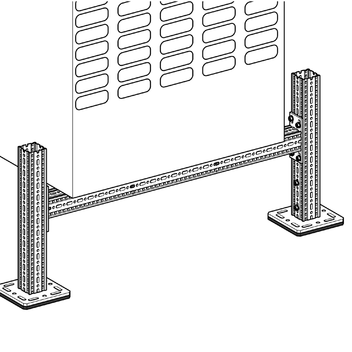

Solución completa con lámina de protección incluida para superficies que contienen, por ejemplo, lonas de cubierta o centrales de mantenimiento con revestimiento de protección en sótanos. En combinación con el sistema de montaje Sikla, se puede realizar cualquier tipo de estructura. La lámina de protección resistente al agua permite una sujeción segura y proporciona una distribución uniforme de la carga. Está diseñado especialmente para conjuntos agregados, tuberías, conductos de ventilación o arriostramientos.

Montaje

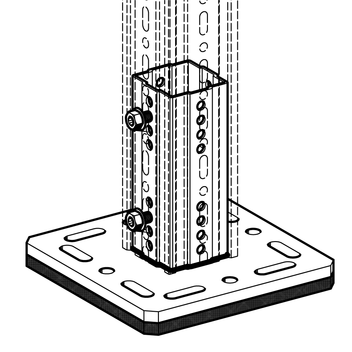

Conexión por forma sobre perfil de montaje F 80 mediante 4 tornillos
autorroscantes FLS F.

Datos técnicos

Módulo de elasticidad E estático:
según
DIN 53513

0,8 - 0,9 N/mm2
Módulo de elasticidad E dinámico:
según
DIN 53513

0,6 - 2,2 N/mm2
Asentamiento bajo carga:
DIN 53572
ca. 4,0 %
medidos 30 min. después de retirar
la carga que produzca una deformación del 50 %/
prueba realizada a 23°C durante 72 horas
Resistencia a compresión:
DIN 53571
0,40 N/mm2 valor mínimo
Elongación:
DIN 53571
70 % valor mínimo
Resistencia al desgarro:
DIN 53515
3,4 N/mm2 valor mínimo
Resistencia al fuego:
DIN 4102
B2

Los ensayos para determinar el coeficiente de adherencia deben llevarse a cabo por parte del cliente. Dependiendo de la lámina de recubrimiento del techo existente, el cliente debe tomar la decisión de la aplicación de una superficie de separación adicional, por ejemplo, tejido aislante. Adicionalmente se probarán las condiciones estáticas mediante un profesional cualificado.

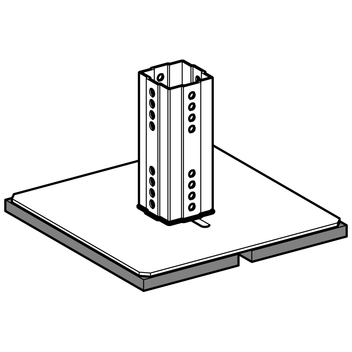

Para otras dimensiones de SHB F 80-220, ver Apoyo de carril WBD F 80.

Material:
Acero, HCP, Compuesto de Caucho
TipoDimensiones de
placa de apoyo
Peso
[kg]
Embalaje
[pieza]
Código
artículo
SHB F 80-220220 x 2205,71 198926
