siFramo 80

Consola AK F 80/30

Aplicación

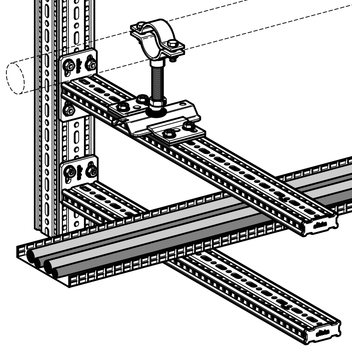

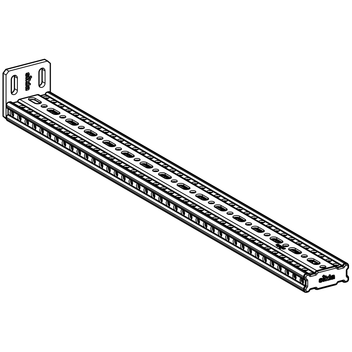

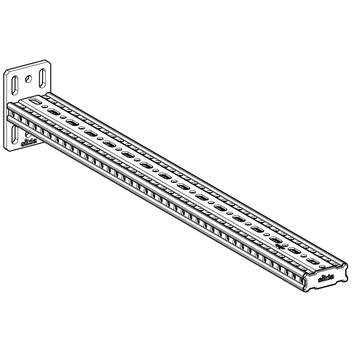

Elemento adecuado para montajes en voladizo sobre perfil de montaje F 80 así como sobre consolas soporte TKO F 80 o para construir travesaños con alguna pieza de unión. La variante "E" permite montar pórticos a techo o travesaños sin que sobresalga la placa base.

Montaje

Conexión por forma a Perfiles de montaje TP F 80:
AK F 80/30 con 4 tornillos autoroscantes FLS F.
AK F 80/30-E con 2 tornillos autoroscantes FLS F.

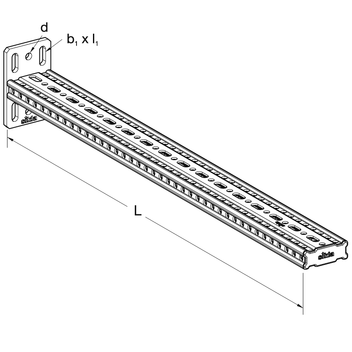

Datos técnicos

Tipo
Dimensiones de placa base
[mm]
L
[mm]
b1 x l1
[mm]
d
[mm]
AK F 80/30-400 130 x 80 x 8 400 11 x 20 14
AK F 80/30-800 130 x 80 x 8 800 11 x 20 14
AK F 80/30-E-400 80 x 80 x 8 400 11 x 20 -
AK F 80/30-E-800 80 x 80 x 8 800 11 x 20 -

Configuración:
Placa soldada con Perfil de montaje TP F 80/30
Material:
Placa:
Acero, HCP
Perfil de montaje:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE

Declaración de conformidad Consola AK F (Alemán/Inglés) PDF | 110.7 KB

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
AK F 80/30-4002,41 113064
AK F 80/30-8004,21 113065
AK F 80/30-E-4002,21 113625
AK F 80/30-E-8004,01 113626
