Innovación en técnicas
de soportación
siFramo 80

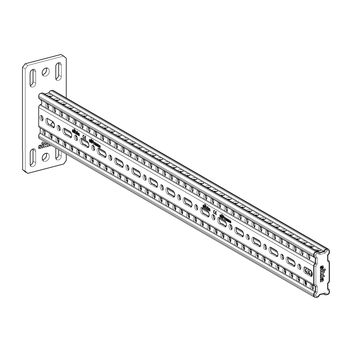

Consola AK F 80/30-Q

Aplicación

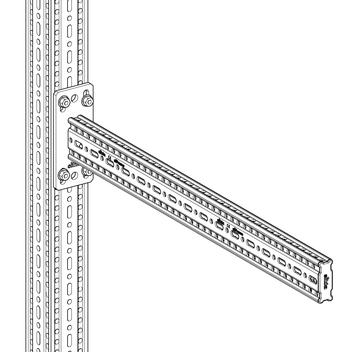

Elemento adecuado para montajes en voladizo sobre perfil de montaje F 80 así como sobre consolas soporte TKO F 80 o para construir travesaños con alguna pieza de unión.

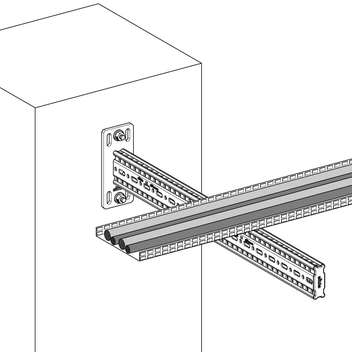

Es posible realizar la fijación directa a muro mediante anclajes para grandes cargas M12 consiguiendo una conexión estable para el soporte, por ejemplo, de bandejas de cableado.

Montaje

La conexión a perfiles de montaje TP F 80/30 o TP F 80 se realiza mediante 4 tornillos autorroscantes FLS F.
Para la fijación a muro se necesitan 2 anclajes para grandes cargas M12.

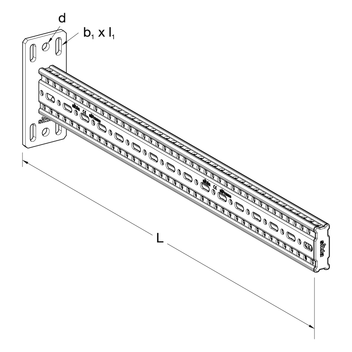

Datos técnicos

Tipo
Dimensiones de la
placa base [mm]
L
[mm]
d
[mm]
b1 x l1
[mm]
AK F 80/30-Q-400 190 x 80 x 8 400 14 11 x 20
AK F 80/30-Q-800 190 x 80 x 8 800 14 11 x 20

Material:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE (ver Declaración de conformidad en el apartado "Descargas")

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
AK F 80/30-Q-4002,51 117292
AK F 80/30-Q-8004,31 117293
