siFramo 80

Rótula GE F 80

Aplicación

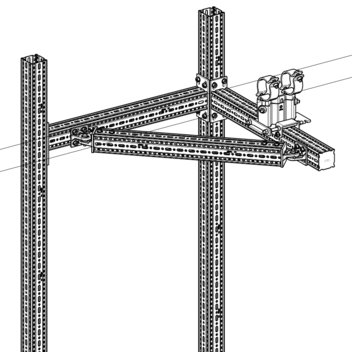

Soporte para el refuerzo rigidizador de montajes en voladizo en sistemas estructurales siFramo 80, así como para reforzar construcciones de pórticos.
El ángulo α puede variar entre 25° y 155° sin escalonamientos de posición.

Montaje

La fijación de la rótula al Perfil de montaje TP F 80 se realiza atornillando 4 tornillos autoroscantes FLS F sobre la placa base. El perfil que actúa como rigidizador se inserta en el adaptador octogonal y se fija, igualmente, con 4 tornillos autoroscantes; se necesitará, por lo tanto, un total de 8 tornillos autoroscantes por rótula. La longitud de corte del perfil rigidizador puede determinarse mediante el uso de la tabla representada más abajo.
Una vez realizado el montaje con el ángulo de inclinación deseado, el tornillo de unión de la rótula debe apretarse con 40 Nm.

Datos técnicos

Tipo
Altura H
[mm]
Longitud L
[mm]
Ancho B
[mm]
Ángulo α
Dimensiones de la
placa base
[mm]
GE F 80 - 80 140 80 80 25° - 155° -
GE F 80 - 80 q 140 80 80 25° - 155° 190 x 80 x 8


Longitud de corte c del perfil rigidizador entre dos rótulas:


b [mm]
1000
b [mm]
1500
b [mm]
2000
b [mm]
2500
α a [mm] c [mm] c [mm] c [mm] c [mm]
25° 2095 2155 3340 4525 5710
30° 1701 1810 2810 3810 4810
35° 1410 1565 2435 3305 4180
40° 1184 1380 2160 2940 3720
45° 1000 1245 1955 2660 3370
50° 846 1145 1800 2450 3100
55° 713 1060 1670 2285 2895
60° 596 1000 1580 2155 2730
65° 489 950 1500 2055 2605

a =
Longitud vertical desde el eje de rotación de la rótula hasta la cara inferior del perfil de la conexión.
b =
Longitud horizontal de la conexión del voladizo hasta el eje de rotación de la rótula.
c =
Longitud de corte del perfil rigidizador entre 2 rótulas.
α =
Ángulo de la fijación de la rótula con respecto al soporte vertical

Material:
Acero, HCP

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
GE F 80 - 802,11 113835
GE F 80 - 80 q3,01 113834
