Sistema estructural 120
Apoyo STA 120
Aplicación
En conexión con la Ménsula TKO 120, el Apoyo STA permite la construcción de travesaños, así como otros tipos de uniones entre elementos estructurales o instalaciones de acero. Mediante los colisos correspondientes es posible compensar fácilmente las desviaciones estructurales de hasta 50 mm.
Configuración

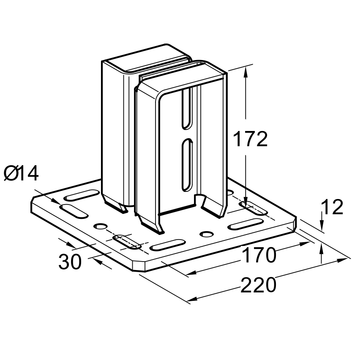

Apoyo STA 120
Accesorios:
4 tornillos de cabeza hexagonal M12 x 40
4 tuercas hexagonales M12
8 Arandelas
Datos técnicos
| Dimensiones de placa base [mm] | Colisos para |
|---|---|
| 220 x 220 x 12 | M12 |
| Configuración: | Placa base soldada a soportes para viga |
| Material: | |
| STA 120: | Acero, HCP |
| Tornillos: | Acero, clase 8.8, HCP |
| Tuercas: | Acero, calidad 8, HCP |
| Arandelas: | Acero, HCP |
