Sistema estructural 120

Ménsula TKO 120

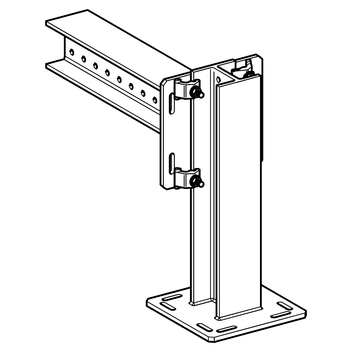

Aplicación

Elemento completo para montar consolas a pared, suelo o techo; o para montar travesaños.Los tipos TKO 120 x 1500, 2000 y 3000 deben tener apoyo en ambos extremos.

Montaje

Dependiendo de la situación, se recomiendan distintas opciones:

a)
Fijación a la estructura del edificio utilizando 4 anclajes para grandes cargas de M12.
b)
Conexión por fricción a estructura metálica (ancho de las alas 80-120 mm) con conjunto de montaje 5P M12 S.
c)
Conexión entrelazada a otras consolas TKO 100 ó 120 mediante placas de unión FV 100/120.

Los orificios de 13 mm situados en retículas cada 5 cm en el alma del perfil
permiten la combinación con otros productos mediante tornillos de M12.

Datos técnicos

Dimensiones placa base
[mm]
Colisos para
placa base
Diametro de las
perforaciones del perfil [mm]
Reticula de
perforación del perfil [mm]
220 x 220 x 12 M12 13 50

Configuración:
Placa soldada a HEB 120
Material:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE (ver Declaración de conformidad en www.sikla.es/servicios/descargas/)

Declaración de conformidad Ménsula TKO (Alemán/Inglés) PDF | 110.6 KB

TipoL
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
TKO 120 x 35035013,31 193150
TKO 120 x 60060019,91 193167
TKO 120 x 80080025,21 193174
TKO 120 x 1000100030,51 193181
TKO 120 x 1500150043,71 193198
TKO 120 x 2000200056,91 193204
TKO 120 x 3000300083,41 193105
