Soportes

Conjunto Guía FS Z

Aplicación

Para la fijación de un soporte como patín guiado colgado bajo un sistema estructural 100 o 120 así como otros tipos de perfiles laminados con ancho de ala desde 80 hasta 120 mm.
Espesor máximo de ala del perfil t ≤ 33 mm

Configuración

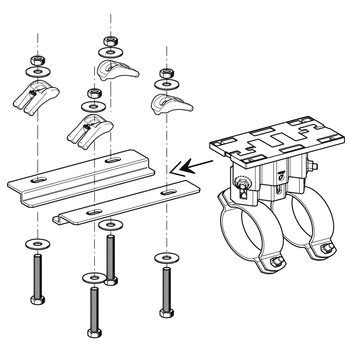

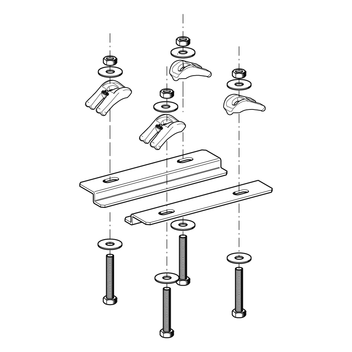

Dos raíles-guía iguales y un Set de conexión compuesto de:
4 Garras de sujeción SPA 5P AU - M12 HCP
4 Tornillos de cabeza hexagonal M12 x 80 mm - 8.8 HCP
4 Tuercas hexagonales M12-8 HCP
4 Arandelas 40/12/3 HCP

Montaje

Los raíles-guía se atornillan bajo la viga mediante el Set de conexión suministrado, de tal forma que el soporte patín mantenga una holgura lateral de 2 mm. El par de apriete para los tornillos M12 es de 85 Nm.

Datos técnicos

Material:
Partes metálicas:
Acero, HCP
Tornillos, Tuercas:
Acero, HCP

Homologaciones / Conformidad

Certificado para soportes patín - verificación independiente PDF | 626.1 KB

TipoPara ancho
de ala
[mm]
Peso
[kg]
Embalaje
[Conjunto]
Código
artículo
FS Z 80/12080 - 1202,71 110398
