Soportes

Soporte Patín LC - HV

Aplicación

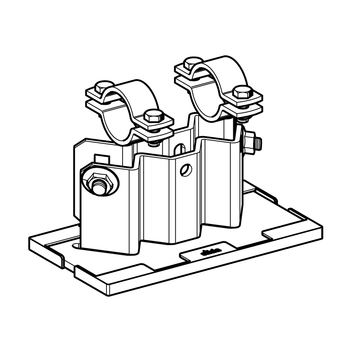

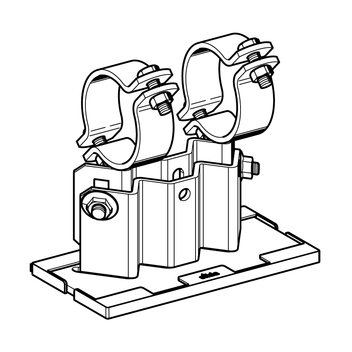

Soporte patín - Abrazadera doble.
Apoyo móvil con altura de montaje ajustable para soportes deslizantes de tubería en superficies adecuadas. Regulación de altura en intervalos de 2,5 mm (zona dentada de la placa).
Para la utilización en perfiles de acero, se recomienda una anchura mínima de ala de 80 mm.

Configuración

La parte superior e inferior se atornillan juntas una vez regulada la altura. La placa deslizante se suministra montada en la parte inferior.

Datos técnicos

Tipo
Altura pre-montada
en la entrega
H [mm]
Rango de uso
Altura
H [mm]
LC - HV 90 90 88,5 ... 113,5
LC - HV 150 150 116 ... 168,5
LC - HV 200 200 171 ... 223,5

Par de apriete en las conexiones atornilladas:

Tornillos
de la abrazadera
Par de apriete
[Nm]
Ajuste de altura
Par de apriete
[Nm]
DN 15 - 40 40 Tornillos de fijación
en placas verticales
80
DN 50 - 200 50 Tornillos de fijación
en placas verticales
80
DN 250 - 300 60 Tornillos de fijación
en placas verticales
80

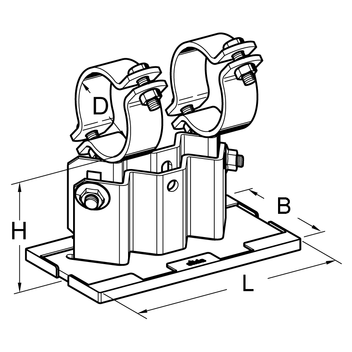

Dimensiones:
Placa base metálica:
L = 250 mm x B = 100 mm
Con placa deslizante incl.:
L = 256 mm x B = 105 mm

Material:
Fleje:
Acero, HCP
Tornillos,tuercas:
Acero, HCP
Placa deslizante:
Poliamida 6.0, reforzada con fibra de vidrio, negra
Temperatura en la Placa deslizante:
-20°C hasta +130°C
Temperatura del medio tf :
-20°C hasta +300°C (Si tf > 270°C, Montar sin placa deslizante)

Homologaciones / Conformidad

Nota: HV 200 - cantidad mínima y plazo de entrega bajo pedido

TipoD Tubería
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
LC - HV 90 DN 1521,33,51 112392
LC - HV 90 DN 2026,93,51 112393
LC - HV 90 DN 2533,73,61 110062
LC - HV 90 DN 3242,43,71 110063
LC - HV 90 DN 4048,33,71 110064
LC - HV 90 DN 5060,34,11 110065
LC - HV 90 DN 6576,14,31 110066
LC - HV 90 DN 8088,94,41 110067
LC - HV 90 DN 100114,35,11 110068
LC - HV 90 DN 125139,75,41 110069
LC - HV 90 DN 150168,37,11 110070
LC - HV 90 DN 200219,18,31 110071
LC - HV 90 DN 250273,011,11 110072
LC - HV 90 DN 300323,912,01 110073

LC - HV 150 DN 1521,34,01 112394
LC - HV 150 DN 2026,94,01 112395
LC - HV 150 DN 2533,74,01 110074
LC - HV 150 DN 3242,44,11 110075
LC - HV 150 DN 4048,34,21 110076
LC - HV 150 DN 5060,34,61 110077
LC - HV 150 DN 6576,14,81 110078
LC - HV 150 DN 8088,94,91 110079
LC - HV 150 DN 100114,35,51 110080
LC - HV 150 DN 125139,75,81 110081
LC - HV 150 DN 150168,37,81 110082
LC - HV 150 DN 200219,18,81 110083
LC - HV 150 DN 250273,011,61 110084
LC - HV 150 DN 300323,912,61 110085

LC - HV 200 DN 1521,34,51 112396
LC - HV 200 DN 2026,94,51 112397
LC - HV 200 DN 2533,74,61 110086
LC - HV 200 DN 3242,44,91 110087
LC - HV 200 DN 4048,34,91 110088
LC - HV 200 DN 5060,35,21 110089
LC - HV 200 DN 6576,15,31 110090
LC - HV 200 DN 8088,95,41 110091
LC - HV 200 DN 100114,36,11 110092
LC - HV 200 DN 125139,76,21 110093
LC - HV 200 DN 150168,38,41 110094
LC - HV 200 DN 200219,19,51 110095
LC - HV 200 DN 250273,012,01 110096
LC - HV 200 DN 300323,913,01 110097
