Soporte Patín LD - HV

Aplicación

Soporte patín - Abrazadera doble - Base doble.
Apoyo móvil con altura de montaje ajustable para soportes deslizantes de tubería en superficies adecuadas. Regulación de altura en intervalos de 2,5 mm (zona dentada de la placa).
Para la utilización en perfiles de acero, se recomienda una anchura mínima de ala de 80 mm.

Configuración

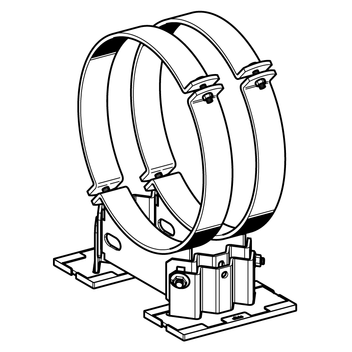

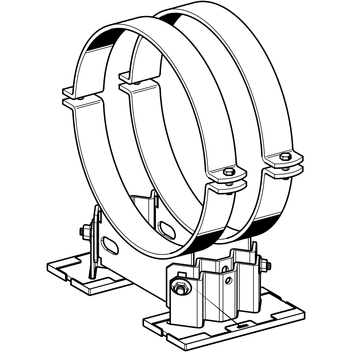

La parte superior se atornilla a las dos piezas inferiores (bases) una vez regulada la altura. La placa deslizante se suministra montada en la parte inferior. Las abrazaderas a partir de DN 300 se encuentran giradas axialmente 45° con objeto de minimizar la distancia total entre las orejas de la abrazadera (ver imagen).

Montaje

Las dos piezas inferiores deben estar montadas con la misma regulación de altura, con el fin de asegurar el apoyo correcto de las placas deslizantes.

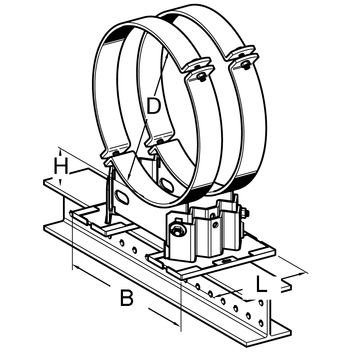

Datos técnicos

Tipo
Altura premontada
en la entrega
H [mm]
Rango de uso
Altura
H [mm]
B [mm]
DN 200 - 300
B [mm]
DN 350 - 600
LD - HV 90 90 88,5 ... 113,5 285 325
LD - HV 150 150 116 ... 168,5 285 325
LD - HV 200 200 171 ... 223,5 285 325

Par de apriete en las conexiones atornilladas:

Tornillos
de la abrazadera
Par de apriete
[Nm]
Ajuste de altura
Par de apriete
[Nm]
DN 200 50 Tornillos de fijación
en placas verticales
80
DN 250 - 600 60 Tornillos de fijación
en placas verticales
80

Dimensiones:
Placa base metálica:
L = 250 mm
Con placa deslizante incl.:
L = 256 mm

Material:
Fleje:
Acero, HCP
Tornillos, tuercas:
Acero, HCP
Placa deslizante:
Poliamida 6.0, reforzada con fibra de vidrio, negra
Temperatura en la placa deslizante:
-20°C hasta +130°C
Temperatura del fluido tf :
-20°C hasta +300°C (Si tf > 270°C, Montar sin placa deslizante)

Homologaciones / Conformidad


Certificado para soportes patín - verificación independiente PDF | 626.1 KB Gama completa de soportes patín LD - HV HCP PDF | 195.4 KB

Descargue el documento pdf más arriba para ver la gama completa de soportes patín LD - HV HCP.
Nota: Los soportes patín HV 200 y los que se encuentren fuera del rango DN requieren de una cantidad mínima y un plazo de entrega bajo pedido.

TipoD Tubería
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
LD - HV 90 215-221 (DN 200) 8"215 - 22111,91 112398
LD - HV 90 266-273 (DN 250) 10"266 - 27314,51 112399
LD - HV 90 317-324 (DN 300) 12"317 - 32415,71 112400
LD - HV 90 349-356 (DN 350) 14"349 - 35616,61 110098
LD - HV 90 397-407 (DN 400) 16"397 - 40719,01 110099
LD - HV 90 498-508 (DN 500) 20"498 - 50822,41 110100
LD - HV 90 600-610 (DN 600) 24"600 - 61025,11 110101

LD - HV 150 215-221 (DN 200) 8"215 - 22113,21 112401
LD - HV 150 266-273 (DN 250) 10"266 - 27315,91 112402
LD - HV 150 317-324 (DN 300) 12"317 - 32417,01 112403
LD - HV 150 349-356 (DN 350) 14"349 - 35618,11 110102
LD - HV 150 397-407 (DN 400) 16"397 - 40720,41 110103
LD - HV 150 498-508 (DN 500) 20"498 - 50824,11 110104
LD - HV 150 600-610 (DN 600) 24"600 - 61026,41 110105

LD - HV 200 215-221 (DN 200) 8"215 - 22114,31 112404
LD - HV 200 266-273 (DN 250) 10"266 - 27316,91 112405
LD - HV 200 317-324 (DN 300) 12"317 - 32418,01 112406
LD - HV 200 349-356 (DN 350) 14"349 - 35619,01 110106
LD - HV 200 397-407 (DN 400) 16"397 - 40721,41 110107
LD - HV 200 498-508 (DN 500) 20"498 - 50824,81 110108
LD - HV 200 600-610 (DN 600) 24"600 - 61027,51 110109
