Abrazaderas

Abrazadera de refrigeración LKS 19

Aplicación

La abrazadera Sikla LKS 19 (M) se puede utilizar en instalaciones de tubería de agua helada y refrigeración. La inserción que incorpora, evita el puente térmico y la condensación entre la conducción y la abrazadera. La unión con otros materiales aislantes es posible de una forma fácil y segura pegando el material aislante a la inserción con adhesivo. Recomendado hasta -0º C en las instalaciones de clima habituales.

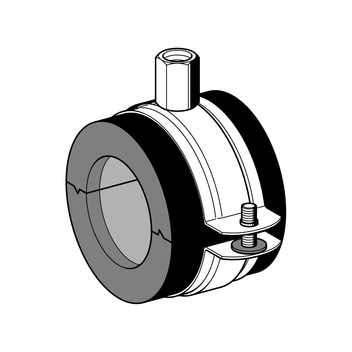

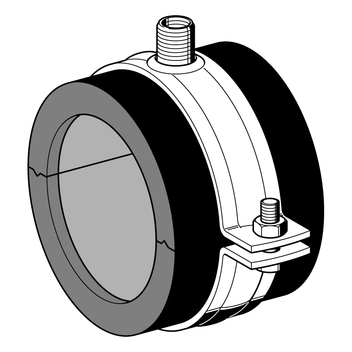

Configuración

Consta de abrazadera e inserción aislante.
La inserción aislante de una sola pieza, compuesta de dos elementos de poliuretano unidos, forma una conexión completa entre la inserción y la abrazadera alrededor de la tubería. Las caras exteriores del poliuretano llevan una espuma elastomérica recubierta con una lámina de Alu negro.

Tipo
Espesor nominal del aislamiento
[mm]
Tamaño
Longitud de la inserción
de poliuretano
b [mm]
LKS 19
19
15 - 89
102 - 273
50
100

Datos técnicos

Las distancias de soportación máximas listadas en la DIN 1988 pueden utilizarse hasta la LKS 19-168.

Se debe tener en cuenta las instrucciones de la norma DIN 4140 (en caso de aparición de grietas, se hará uso del sellante). Más información del sellante en el capítulo "Punto fijo".

Material Abrazadera:
Acero, cincado galvánico
Componente aislante:
libre de halógenos
Espuma de poliuretano (libre de CFC´s):
Densidad 80 hasta 120 kg/m3
Conductividad térmica:
λ = 0,024 - 0,026 W/(mK) a 0°C
λ = 0,038 W/(mK) a 10°C
λ = 0,040 W/(mK) a 40°C
Factor de resistencia a la difusión:
µ ≥ 7000
Resistencia al fuego:
EL según DIN EN 13501-1
Rango de temperatura:
-40°C hasta +105°C
Insonorización:
hasta 18 dB(A)
Temperatura de almacenaje:
≥ 10°C
Período de almacenaje:
1 año

* = Suministro: 10 días laborables

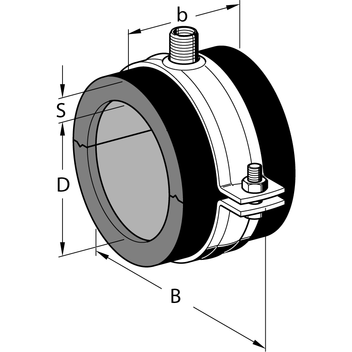

TipoDiámetro
tubería ø
D [mm]
B
[mm]
Espesor
de aislamiento
S [mm]
Rosca
de conexión
Peso
[kg]
Embalaje
[pieza]
Código
artículo
LKS 19-1515,091,519,0M8/M100,0842 114730
LKS 19-16 *16,091,519,0M8/M100,0942 114731
LKS 19-1818,099,019,5M8/M100,0942 114733
LKS 19-20 *20,099,019,5M8/M100,1042 114734
LKS 19-2222,0105,019,5M8/M100,1042 114735
LKS 19-2525,0105,019,5M8/M100,0942 114736
LKS 19-26 *26,0105,019,5M8/M100,0942 114737
LKS 19-2828,0112,020,0M8/M100,1036 114738
LKS 19-3030,0112,020,0M8/M100,1036 114739
LKS 19-32 *32,0112,020,0M8/M100,1136 114740
LKS 19-3535,0125,020,0M8/M100,1724 114741
LKS 19-3838,0125,021,5M8/M100,1724 114742
LKS 19-40 *40,0134,021,5M8/M100,1824 114743
LKS 19-4242,0134,021,5M8/M100,1824 114744
LKS 19-4444,5134,021,5M8/M100,2024 114745
LKS 19-4848,3141,021,5M8/M100,2018 114746
LKS 19-50 *50,0146,521,5M8/M100,2018 114747
LKS 19-5454,0146,521,5M8/M100,2018 114748
LKS 19-5757,0146,522,0M8/M100,2218 114749
LKS 19-6060,3151,022,0M8/M100,2218 114751
LKS 19-6464,0151,022,0M8/M100,2218 114752
LKS 19-7070,0159,522,0M8/M100,2418 114753
LKS 19-7676,1173,022,0M8/M100,3018 114754
LKS 19-8080,0173,022,0M8/M100,3018 114755
LKS 19-8988,9186,022,0M8/M100,3010 114756
LKS 19-102101,6203,022,5M8/M100,3910 114757
LKS 19-108108,0203,022,5M8/M100,4010 114758
LKS 19-110110,0203,022,5M8/M100,4010 114759
LKS 19-114114,3215,022,5M8/M100,418 114760
LKS 19-125 *125,0229,023,0M8/M100,456 114761
LKS 19-133133,0229,023,0M8/M100,476 114762
LKS 19-139139,7265,023,0M12/M16/1/2"1,196 114763
LKS 19-160159,0276,023,0M12/M16/1/2"1,276 114764
LKS 19-168168,3287,023,0M12/M16/1/2"1,296 114765
LKS 19-180180,0307,025,0M12/M16/1/2"1,356 114766
LKS 19-200200,0321,025,0M12/M16/1/2"1,446 114767
LKS 19-219219,0344,023,0M12/M16/1/2"1,626 114768
LKS 19-225225,0355,025,0M12/M16/1/2"1,646 114769
LKS 19-250250,0374,025,0M12/M16/1/2"1,692 114770
LKS 19-273273,0440,023,0M162,772 114771
