Abrazaderas

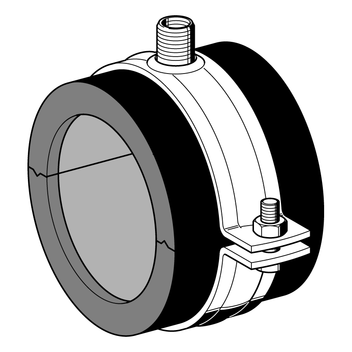

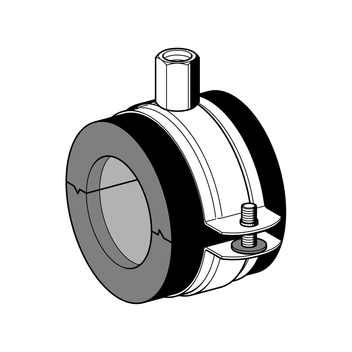

Abrazadera de refrigeración LKS 32

Aplicación

La abrazadera Sikla LKS 32 se puede utilizar en instalaciones de tubería de agua helada y refrigeración. La inserción que incorpora, evita el puente térmico y la condensación entre la conducción y la abrazadera. La unión con otros materiales aislantes es posible de una forma fácil y segura pegando el material aislante a la inserción con adhesivo. Recomendado hasta -0º C en las instalaciones de clima habituales.

Configuración

Consta de abrazadera e inserción aislante.
La inserción aislante de una sola pieza, compuesta de dos elementos de poliuretano unidos, forma una conexión completa entre la inserción y la abrazadera alrededor de la tubería. Las caras exteriores del poliuretano llevan una espuma elastomérica recubierta con una lámina de Alu negro.

Tipo
Espesor nominal
del aislamiento
[mm]
Tamaño
Longitud de la inserción
de poliuretano b
[mm]
LKS 32

32

15 - 70
76 - 273
50
100

Datos técnicos

Las distancias de soportación máximas listadas en la DIN 1988 pueden utilizarse hasta la LKS 32-168.

Se debe tener en cuenta las instrucciones de la norma DIN 4140 (en caso de aparición de grietas, se hará uso del sellante). Más información del sellante en el capítulo "Punto fijo".

Material Abrazadera:
Acero, cincado galvánico
Componente aislante:
libre de halógenos
Espuma de poliuretano (libre de CFC´s):
Densidad 80 hasta 120 kg/m3
Conductividad térmica:
λ = 0,024 - 0,026 W/(mK) a 0°C
λ = 0,038 W/(mK) a 10°C
λ = 0,040 W/(mK) a 40°C
Factor de resistencia a la difusión:
µ ≥ 7000
Resistencia al fuego:
EL según DIN EN 13501-1
Rango de temperatura:
-40°C hasta +105°C
Insonorización:
hasta 18 dB(A)
Temperatura de almacenaje:
≥ 10°C
Período de almacenaje:
1 año

TipoDiámetro
tubería ø
D [mm]
B
[mm]
Espesor
de aislamiento
S [mm]
Rosca
de conexión
Peso
[kg]
Embalaje
[pieza]
Código
artículo
LKS 32-1515,012531M8/M100,1724 114772
LKS 32-1818,012531M8/M100,1724 114774
LKS 32-2222,013431M8/M100,1824 114776
LKS 32-2525,013431M8/M100,1824 114777
LKS 32-2828,014131M8/M100,1924 114780
LKS 32-3030,0146,534M8/M100,2018 114781
LKS 32-3535,015134M8/M100,2118 114783
LKS 32-3838,0159,536M8/M100,2218 114784
LKS 32-4242,0159,536M8/M100,2318 114786
LKS 32-4444,517337M8/M100,2818 114788
LKS 32-4848,317337M8/M100,2918 114789
LKS 32-5454,018638M8/M100,3112 114791
LKS 32-5757,018638M8/M100,3112 114792
LKS 32-6060,318638M8/M100,3112 114793
LKS 32-6464,019339M8/M100,3310 114794
LKS 32-7070,020339M8/M100,3510 114795
LKS 32-7676,121542M8/M100,508 114797
LKS 32-8080,021542M8/M100,508 114798
LKS 32-8988,922942M8/M100,546 114799
LKS 32-108108,026542M12/M16/1/2"1,256 114801
LKS 32-114114,027643M12/M16/1/2"1,316 114804
LKS 32-133133,029644M12/M16/1/2"1,446 114806
LKS 32-139139,729643M12/M16/1/2"1,456 114807
LKS 32-160159,032145M12/M16/1/2"1,584 114808
LKS 32-168168,333245M12/M16/1/2"1,734 114809
LKS 32-219219,038746M12/M16/1/2"1,932 114813
LKS 32-273273,048245M163,532 114816
