Abrazaderas

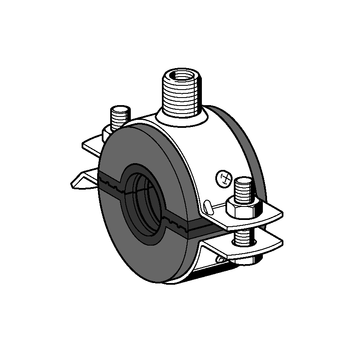

Abrazadera de refrigeración SKS Top-2C

Aplicación

Fijación para tuberías de agua fría que incluye aislamiento térmico y acústico en una sola pieza. Insonorización de alta calidad con una capa de material elastomérico. Permite fijar varios diámetros de tubería con un tamaño de abrazadera. La capa de material elastomérico permite acomodar las tolerancias admisibles de las tuberías evitando huecos y fugas de humedad. No requiere masilla de sellado para sellar la unión entre coquillas y la tubería. Puede soportar grandes cargas. Realiza la rotura de puente térmico y evita la condensación.

Configuración

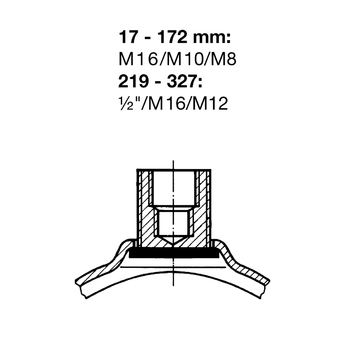

Las coquillas están fijadas con una abrazadera reforzada. El conector roscado 3G de triple rosca está insertado a través del fleje y soldado. La abrazadera es de tipo articulada para los diámetros hasta 70 - 75.
Los tornillos de unión están premontados con sus tuercas para evitar su perdida. Las tuercas están soldadas en las abrazaderas de diámetros hasta 168 - 172.
Múltiples posibilidades de conexión gracias al conector 3G y con adaptadores IG/IG.

Montaje

DN
Tipo tornillo
Par de apriete
recomendado
[Nm]
Desde 3/8” hasta 1” M6 2
Desde 38 - 42 hasta 70 - 75 M8 3
Desde 2 ½” hasta 6” M10 5
Desde 8” hasta 12” M12 10

Datos técnicos

Material:
Libre de halógenos
Coquilla aislamiento:
Espuma de poliuretano RG 250 kg/m3
Abrazadera:
Acero, cincado galvánico

Resistencia a la compresión:
Carga estática: 0,7 N/mm2
Resistencia de difusión del vapor:
La estructura molecular cerrada del poliuretano forma una barrera en todo el espesor del aislamiento.
Resistencia térmica:
λ = 0,042 W/mK a 10°C
λ = 0,043 W/mK a 20°C
λ = 0,044 W/mK a 30°C
λ = 0,045 W/mK a 40°C
Rango de temperatura:
-50°C hasta +110°C
Insonorización:
Hasta 25,3 dB(A)
Hasta 26,3 dB(A)
en pruebas de sistema
Resistencia al fuego:
EL según DIN EN 13501-1

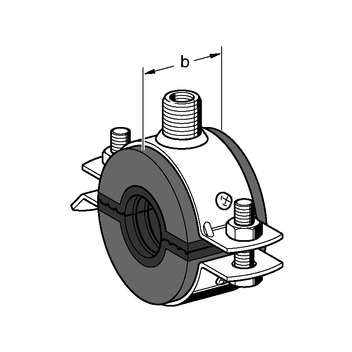

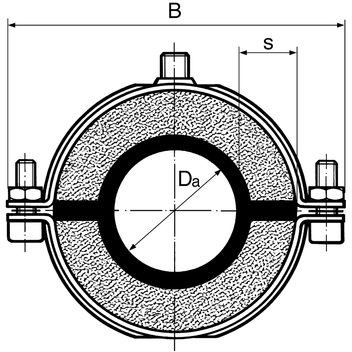

TipoDNDimensiones
de aislamiento
b x s [mm]
B
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
17 - 223/8" - 1/2"40 x 201040,2050 191207
23 - 2640 x 201110,2050 194980
27 - 323/4" 40 x 201110,2050 191216
33 - 381" 40 x 201170,2050 191225
38 - 4240 x 201690,4325 194997
42 - 471 1/4" 40 x 301690,4525 191234
48 - 541 1/2" 40 x 301690,4525 191243
57 - 622" 50 x 301900,5525 191252
63 - 6850 x 301900,5525 195000
70 - 7550 x 301900,5525 191261
76 - 812 1/2" 50 x 302070,9025 191279
89 - 943" 50 x 302221,0025 191288
107 - 11260 x 402631,3010 191297
113 - 1174"60 x 402731,4310 191306
125 - 12860 x 403011,4510 195048
133 - 13760 x 402951,4910 191315
138 - 1425"60 x 402951,5310 191324
157 - 16160 x 403291,6510 191333
168 - 1726"60 x 403291,7010 191342
219 - 2228"100 x 604283,931 191351
272 - 27510"100 x 604814,481 191369
324 - 327100 x 605345,181 191378
