Abrazaderas

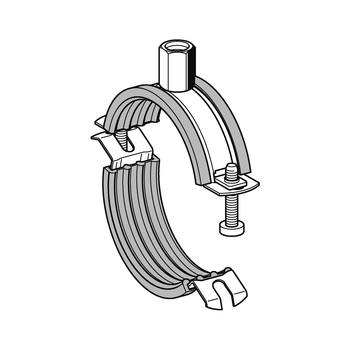

Abrazadera Ratio LS

Aplicación

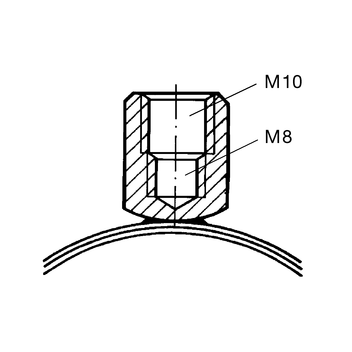

Abrazadera de dos piezas con doble rosca de conexión M8 y M10. Para
soportación de todo tipo de tuberías de instalaciones mecánicas. Adecuada
para montaje insonorizado en techo, pared y suelo, insonorización según DIN 4109. Abrazadera de cierre rápido que ahorra tiempo de instalación.
Para diámetro nominal mayor a 4" o para altas cargas laterales se recomienda utilizar una abrazadera Stabil insonorizada.

Montaje

Después de cerrar manualmente la abrazadera, el tornillo de cierre debe estar detrás del pliegue de la chapa. Apretar con un par máximo de 2 Nm.

Datos técnicos

Tamaño
[mm]
Carga
admisible (tracción)
12 - 84
0,60 kN
83 - 90
0,95 kN
108 - 114
1,15 kN

La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.
Cargas admisibles FZadm,fi de resistencia al fuego

Tamaño
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Deformación
δmax [mm]
Rosca

12 - 84 270 120 70 40 35 M10
83 - 90 390 210 130 90 31 M10
108 - 114 510 260 170 130 46 M10

Material:

Abrazadera:
Acero, cincado galvánico, muelle de cierre rápido de chapa-muelle de acero
Goma de insonorización:
SBR/EPDM, negra (ver datos técnicos en capítulo Elementos de insonorización)
Nivel de insonorización:
hasta 17 dB(A)

Homologaciones / Conformidad



Este producto dispone de marca de Calidad “RAL” para soportación de tuberías y a prueba de incendio. Sujeta al control de calidad externo según el
estándar RAL GZ-655.

Rango de uso
[mm]
DNSección
del fleje
[b x s]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
12 - 201/4" - 3/8"20 x 1,50,05100 157418
21 - 271/2" - 3/4"20 x 1,50,06100 157427
28 - 351"20 x 1,50,07100 157436
38 - 451 1/4"20 x 1,50,09 50 157445
48 - 561 1/2"20 x 1,50,09 50 157454
57 - 632"20 x 1,50,10 50 157463
64 - 7120 x 1,50,12 25 157472
74 - 842 1/2"20 x 1,50,12 25 157481
83 - 903"20 x 2,00,16 25 157490
108 - 1144"25 x 2,00,26 25 157506
