Abrazaderas

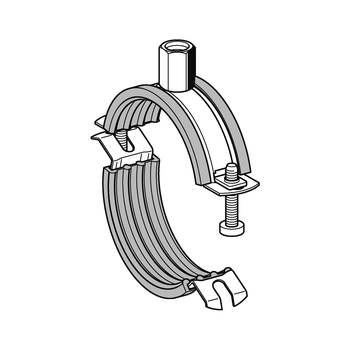

Abrazadera Ratio LS con insonorización de silicona

Aplicación

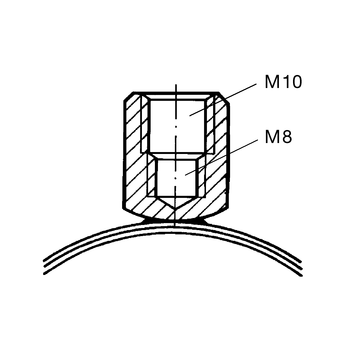

Abrazadera de dos piezas con doble rosca de conexión M8 y M10. Para soportación de todo tipo de tuberías de instalaciones mecánicas. Adecuado para montaje insonorizado de tuberías de plástico, cobre y acero (también acero inoxidable), especialmente con altas temperaturas. Abrazadera de cierre rápido que ahorra tiempo de instalación.Insonorización según DIN4109.
Para diámetros de 3" en adelante, o cuando las cargas son elevadas, se recomienda utilizar abrazadera Sikla Stabil con insonorización de silicona.

Montaje

Después de cerrar manualmente la abrazadera, el tornillo de cierre debe estar detrás del pliegue de la chapa. Apretar con un par máximo de 2 Nm.

Datos técnicos

Diámetro
de tubo
[mm]
Carga
admisible (tracción)
12 - 84
0,60 kN
83 - 90
0,95 kN

La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.

Material:
Abrazadera:
Acero, cincado galvánico, muelle de cierre rápido de chapa-muelle de acero
Goma de insonorización:
Silicona roja (ver datos técnicos en capítulo Elementos de insonorización)
Nivel de insonorización:
hasta 16 dB(A)

Homologaciones / Conformidad



Este producto dispone de marca de Calidad “RAL” para soportación de tuberías y a prueba de incendio. Sujeta al control de calidad externo según el estándar RAL GZ-655.

Rango de uso
[mm]
DNSección
del fleje
[b x s]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
12 - 201/4" - 3/8"20 x 1,50,05100 166401
21 - 271/2"- 3/4"20 x 1,50,06100 166410
28 - 351"20 x 1,50,07100 166429
38 - 451 1/4"20 x 1,50,08 50 166438
48 - 561 1/2"20 x 1,50,09 50 166447
57 - 632"20 x 1,50,10 50 166456
64 - 7120 x 1,50,11 25 166465
74 - 842 1/2"20 x 1,50,12 25 166474
83 - 903"20 x 2,00,15 25 166483
