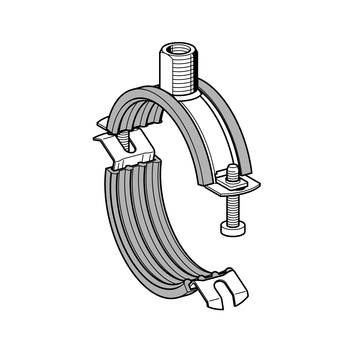

Abrazadera Ratio S

Aplicación

Abrazadera para el montaje de tuberías en todo tipo de instalaciones mecánicas. Sin adaptador ver dibujo. Con adaptadores M12, M16, R 1/2", R 3/4", R 1". Utilización para montajes insonorizados en techo, pared o suelo.
El perfil de insonorización que recubre el fleje, está pegado a la abrazadera, cumple con los requisitos DIN4109. Con ello se evita su pérdida, pudiendo deslizar la tubería sobre la abrazadera sin que se suelte durante el montaje.

Configuración

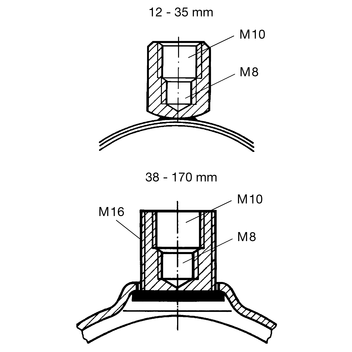

Abrazadera de dos piezas. Tornillo de cierre premontao en un lado, cierre rápido patentado en el lado opuesta. Provista de conector roscado Sikla 3G, embutido y soldado desde 38mm.

Datos técnicos

Diámetro
de tubo
[mm]
Carga
admisible (tracción)
Par de apriete
[Nm]
12 - 35 0,8 kN 2
38 - 90 1,3 kN 2
108 - 170 2,2 kN 3

La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.

Cargas admisibles FZadm,fi de resistencia al fuego.

Diámetro
de tubo
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Deformación
δmax [mm]
Rosca

12 - 35 270 80 20 - 42 M10
38 - 80 450 140 70 40 41 M10
83 - 90 460 170 80 30 45 M10
108 - 170 570 310 200 150 62 M10

Material:
Abrazadera:
Acero, cincado galvánico
Goma de insonorización:
SBR/EPDM, negro (ver datos técnicos en capítulo Elementos de insonorización)
Nivel de insonorización:
hasta 18 dB(A)

Homologaciones / Conformidad



Este producto dispone de marca de Calidad “RAL” para soportación de tuberías y a prueba de incendio. Sujeta al control de calidad externo según el estándar RAL GZ-655.
Rango de uso
[mm]
DNFleje
[mm]

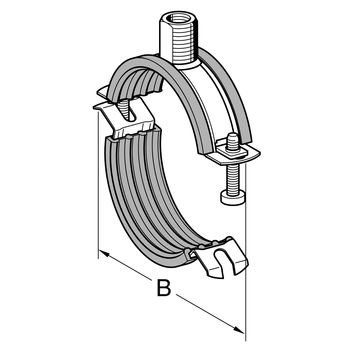

B
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
12 - 201/4" - 3/8"20 x 1,5 550,06100 154804
21 - 271/2" - 3/4"20 x 1,5 610,07100 154813
28 - 351"20 x 1,5 710,07100 154822
38 - 451 1/4"20 x 1,5 820,09 50 154831
48 - 561 1/2"20 x 1,5 930,09 50 154840
57 - 632"20 x 1,51040,11 50 154859
64 - 7120 x 1,51120,12 25 154868
73 - 802 1/2"20 x 1,51210,13 25 154877
83 - 903"25 x 2,01410,22 25 154886
108 - 1144"30 x 2,01700,33 25 154895
116 - 12530 x 2,01790,36 25 154901
127 - 13530 x 2,01900,38 25 154910
140 - 1465"30 x 2,02050,40 25 154929
159 - 1706"30 x 2,02300,46 25 154938
