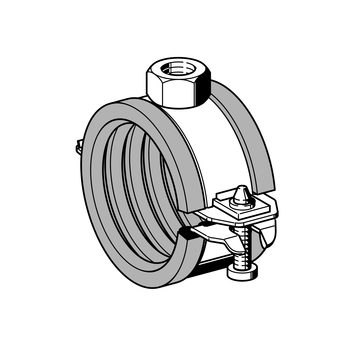

Abrazadera Ratio S M8

Aplicación

Abrazadera de una sola pieza con conector de rosca M 8 para el montaje de
tuberías en instalaciones de edificios. Adecuada para montaje insonorizado
en pared, techo y suelo. La abrazadera Sikla Ratio S M 8 está equipada con
un cierre rápido.

Configuración

Después de juntar los dos extremos de la abrazadera, el tornillo de unión debe
situarse detrás de los pliegues del perfil; entonces se debe apretar el tornillo de unión a 2 Nm.

Datos técnicos

Sección del fleje:
20 mm x 1,0 mm
Carga
admisible(tracción):
0,37 kN

Material:
Abrazadera:
Acero, cincado galvánico
Goma de Insonorización:
SBR/EPDM, negra (Perfil de insonorización ver capitulo Insonorización)
Nivel de insonorización:
hasta 17 dB(A)

* La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1,5mm o al 2% de elongación máxima del diámetro de la tubería.

Homologaciones / Conformidad



Este producto dispone de marca de Calidad “RAL” para soportación de tuberías. Sujeta al control de calidad externo según el estándar RAL GZ-655.

Rango de uso
[mm]
DNPeso
[kg]
Embalaje
[pieza]
Código
artículo
10 - 1210/12 mm0,03100 166669
13 - 1615 mm0,03100 157339
17 - 193/8"0,03100 157366
20 - 241/2"0,04100 157348
25 - 303/4"0,04100 157357
31 - 381"0,05100 157320
40 - 461 1/4"0,05 50 157311
48 - 511 1/2"0,06 50 157302
58 - 632"0,0650 191864
