Aplicación

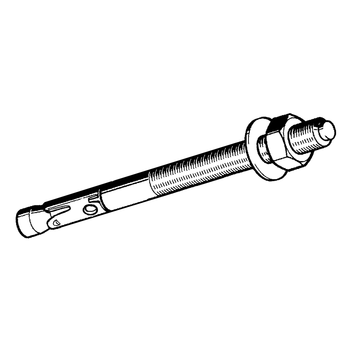

Anclaje perno para montaje previo y a través en zonas con solicitaciones a tracción de instalaciones industriales y construcción. El anclaje perno combina una alta resistencia a cargas de tracción con una reducida distancia de separación entre ejes y distancia a borde.
Es apropiado para el anclaje a hormigón de líneas de tubería, carriles de montaje, consolas, etc. en espacios cerrados, a excepción de ambientes húmedos.

  • No requiere brocas especiales, diámetro de taladro = diámetro de anclaje
  • Ofrece ventajas en montajes a través
  • Zona de impacto para evitar el daño de la rosca durante la instalación

Configuración

Se suministra completo; con arandela y tuerca hexagonal.

Montaje

1.
Realizar taladro correspondiente a la profundidad mínima indicada perpendicular a la superficie.
2.
Limpiar/soplar el taladro.
3.
Introducir el anclaje golpeando hasta la marca de profundidad.
4.
Una vez aplicado el par de apriete indicado en la tabla (Tinst, aplicar la carga.)
¡Seguir las indicaciones de las instrucciones de montaje!

Datos técnicos

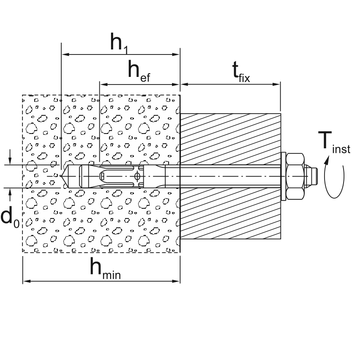

Profundidad de anclaje estándar:

Tamaño de anclaje
M8
M10
M12
M16
Carga adm. 1) a tracción C20/25 2) [kN] 2,4 4,3 7,6 11,9
C25/30 2) [kN] 2,7 4,8 8,5 13,3
C30/37 2) [kN] 2,9 5,2 9,3 14,6
C40/50 2) [kN] 3,4 6,1 10,8 16,8
C50/60 2) [kN] 3,8 6,8 12,0 18,8
Carga adm. 1) a cortante ≥ C20/25 2) [kN] 7,0 11,5 17,1 30,8
Momento flector adm. 1) [Nm] 13,1 26,9 46,9 123,4
Espesor mín. de la base de unión hmin ≥ [mm] 100 120 140 170
(3 hef ) Separación característica entre ejes scr [mm] 138 180 210 255
(1,5 hef ) Distancia característica a borde ccr [mm] 69 90 105 127,5
Separación entre ejes mín. s para / Distancia a borde c ≥ [mm] 40/70 45/70 60/100 60/100
Distancia a borde mín. c para / Separación entre ejes s ≥ [mm] 40/80 45/90 60/140 60/180
Profundidad de anclaje efectiva hef [mm] 46 60 70 85
Diámetro nominal del taladro d0 [mm] 8 10 12 16
Profundidad del taladro h1 ≥ [mm] 60 75 90 110
Par de apriete de montaje Tinst [Nm] 20 25 45 90
Carga adm. a tracción 3) bajo exposición al fuego
Carga adm. R30 adm. F [kN] 1,25 2,25 4,0 6,25
Carga adm. R60 adm. F [kN] 1,1 1,9 3,0 5,6
Carga adm. R90 adm. F [kN] 0,8 1,4 2,4 4,4
Carga adm. R120 adm. F [kN] 0,7 1,2 2,2 4,0

1) Cargas para anclaje individual sin influencia de distancia a borde.
2) Hormigón fisurado (Opción 1)
3) En cargas admisibles bajo exposición al fuego deben observarse las separaciones y distancia a borde indicadas en la homologación.

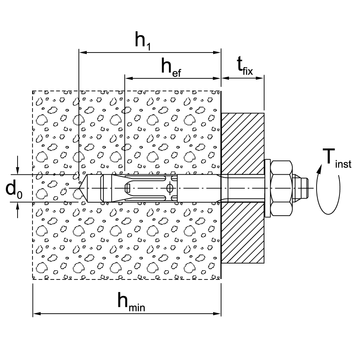

Profundidad de anclaje reducida:

Tamaño de anclaje
M8
M10
M12
M16
Carga adm. 1) a tracción C20/25 2) [kN] 2,4 3,6 5,8 8,6
C25/30 2) [kN] 2,7 4,0 6,5 9,6
C30/37 2) [kN] 2,9 4,4 7,1 10,5
C40/50 2) [kN] 3,4 5,1 8,2 12,2
C50/60 2) [kN] 3,8 5,6 9,2 13,6
Carga adm. 1) a cortante ≥ C20/25 2) [kN] 7,0 10,0 13,9 20,6
Momento flector adm. 1) [Nm] 13,1 26,9 46,9 123,4
Espesor mín. de la base hmin ≥ [mm] 80 80 100 140
(3 hef ) Separación característica entre ejes scr [mm] 105 120 150 195
(1,5 hef ) Distancia característica a borde ccr [mm] 52,5 60 75 97,5
Profundidad de anclaje efectiva hef [mm] 35 40 50 65
Diámetro nominal del taladro d0 [mm] 8 10 12 16
Profundidad del taladro h1 ≥ [mm] 49 55 70 90
Par de apriete de montaje Tinst [Nm] 20 25 45 90
Carga adm. a tracción 3) bajo exposición al fuego
Carga adm. R30 adm. F [kN] 1,25 1,74 3,04 4,51
Carga adm. R60 adm. F [kN] 1,1 1,74 3,0 4,51
Carga adm. R90 adm. F [kN] 0,8 1,3 1,9 3,5
Carga adm. R120 adm. F [kN] 0,6 1,0 1,3 2,5

1) Cargas para anclaje individual sin influencia de distancia a borde.
2) Hormigón fisurado (Opción 1)

Cargas admisibles según EN 1992-4 sin influencia de las distancias entre centros y bordes. Se tiene en cuenta el factor de seguridad general ( YM y YF ). Los valores válidos de la homologación señalada se pueden descargar en la web de Sikla en la sección "Descargas".

Material:
Acero, cincado

Homologaciones / Conformidad

Homologación Sikla ETA-10/0259.
Homologación-FM para M10, M12, M16 solo para profundidad de anclaje estándar.
Conformidad-VdS para todos los tamaños.
Homologación de impactos según "Bundesamt für Zivilschutz", Bern.

Los tipos marcados con asterisco (*) no están aprobados bajo homologación sísmica.
1) Plazo de entrega bajo pedido.

tfix = Longitud máx. de uso [mm]

TipoRosca
de conexión
Profundidad
de anclaje
estándar
tfix
Profundidad
de anclaje
reducida
tfix
Longitud
total [mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
8/6/60 s *M8-6600,03100 114134
8/10/21/75M81021750,03100 114135
8/30/41/95M83041950,04100 114136
8/50/61/115M850611150,04100 114137
8/100/111/165 1)M81001111650,0650 114138
10/10/70 s *M10-10700,0550 114139
10/10/30/90M101030900,0650 114140
10/20/40/100 1)M1020401000,0650 114141
10/30/50/110M1030501100,0750 114142
10/50/70/130M1050701300,0850 114143
10/75/95/155M1075951550,0950 114144
10/100/120/180 1)M101001201800,1050 114145
12/10/85 s *M12-10850,0825 114146
12/15/35/110M1215351100,1025 114147
12/30/50/125M1230501250,1125 114148
12/50/70/145M1250701450,1325 114149
12/65/85/160 1)M1265851600,1425 114150
12/85/105/180M12851051800,1525 114151
12/105/125/200 1)M121051252000,1725 114152
12/160/255 * 1)M12160-2550,1820 114153
16/5/105 s * 1)M16-51050,1720 114154
16/25/45/145M1625451450,2320 114155
16/50/70/170 1)M1650701700,2620 114156
16/100/220 * 1)M16100-2200,3510 114157
