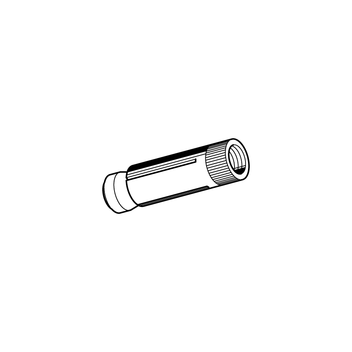

Anclaje placas alveolares AN Easy

Aplicación

Anclaje de rosca interior para uso en placas de hormigón alveolar y hormigón pretensado. Adecuado para la soportación de líneas de tubería, Carriles de montaje, etc. teniendo en cuenta las solicitaciones admisibles de varilla roscada o tornillo. Este elemento se usa solo en instalaciones interiores bajo condiciones de secado determinadas. El anclaje puede utilizarse también, cumpliendo la homologación, en la parte que no coincide con el alveolo.

Montaje

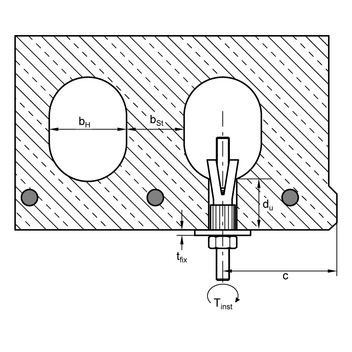

Al apretar el tornillo o tuerca, el cono se separa del casquillo, éste se retrae y expansiona el anclaje. De esta manera se abre el anclaje en el hueco formando una Y; al aplicar el par de apriete se consigue una fijación por forma segura.

Datos técnicos

Datos de montaje generales:

Tamaño del anclaje
M8
M10
M12
Diámetro del taladro d0 = [mm] 12 16 18
Profundidad del taladro h0 = [mm] 55 60 70
Perforación en elemento a fijar df ≤ [mm] 9 12 14
Longitud min. del tornillo ls 3) [mm] 47 55 61
Longitud min. del perno ls 3) [mm] 53 63 71
Par de apriete Tinst = [Nm] 20 30 40
Clase de resistencia del acero/Tornillo o perno 5.8 5.8 5.8
Separación característica scr [mm] 300 300 300
Distancia a borde característica ccr [mm] 150 150 150
Distancia a borde min. cmin [mm] 100 100 100

Condiciones de la homologación para anclaje aislado en placa alveolar pretensada ≥ C45/55:

Tamaño de anclaje
Espesor del puentecillo du ≥ [mm]
M8
25
M8
30
M8
40
M8
50
M10
25
M10
30
M10
40
M10
50
Carga adm. 1) para c ≥ ccr [kN] 0,7 0,9 2,0 3,6 0,9 1,2 3,0 3,6
Carga adm. 1) para cmin [kN] 0,35 0,8 1,8 3,0 0,8 1,0 2,7 3,0
Carga adm. a tracción bajo exposición al fuego.
Carga adm. tracción R 30 F [kN]   0,9 0,9 0,9   1,2 1,5 1,5
Carga adm. tracción R 60 F [kN]   0,9 0,9 0,9   1,2 1,5 1,5
Carga adm. tracción R 90 F [kN]   0,7 0,7 0,7   1,2 1,2 1,2
Carga adm. tracción R 120 F [kN]   0,4 0,4 0,4   1,0 1,0 1,0

Tamaño del anclaje
Espesor del puentecillo du ≥ [mm]
M12
25
M12
30
M12
40
M12
50
Carga adm. 1) para c ≥ ccr [kN] 1,0 1,2 3,0 4,3
Carga adm. 1) para cmin [kN] 0,8 1,0 2,7 3,6
Carga adm. a tracción bajo exposición al fuego.
Carga adm. tracción R 30 F [kN]   1,2 1,5 1,5
Carga adm. tracción R 60 F [kN]   1,2 1,5 1,5
Carga adm. tracción R 90 F [kN]   1,2 1,5 1,5
Carga adm. tracción R 120 F [kN]   1,2 1,2 1,2

Condiciones de homologación 4) para par de anclaje ≥ C45/55 :

Tamaño del anclaje
Espesor del puentecillo du ≥ [mm]
M8
25
M8
30
M8
40
M8
50
M10
25
M10
30
M10
40
M10
50
Carga adm. 1) para c ≥ ccr [kN] 0,7 1,4 2,6 4,8 1,1 2,0 4,8 4,8
Carga adm. 1) para cmin [kN] 0,35 1,25 2,35 4,0 0,9 1,8 4,3 4,3
Separación min. entre anclajes smin [mm] 70 80 100 100 70 80 100 100
Carga adm. momento flector (Acero 5.8)2) [Nm] 10,7 10,7 10,7 10,7 21,4 21,4 21,4 21,4
Carga adm. momento flector (Acero 8.8) [Nm] 17,1 17,1 17,1 17,1 34,2 34,2 34,2 34,2
Carga adm. a tracción bajo exposición al fuego.
Carga adm. tracción R 30 F [kN]   1,25 1,25 1,25   1,8 3,0 3,0
Carga adm. tracción R 60 F [kN]   1,25 1,25 1,25   1,8 3,0 3,0
Carga adm. tracción R 90 F [kN]   1,25 1,25 1,25   1,8 2,4 2,4
Carga adm. tracción R 120 F [kN]   0,8 0,8 0,8   1,8 2,0 2,0

Tamaño del anclaje
Espesor del puentecillo du ≥ [mm]
M12
25
M12
30
M12
40
M12
50
Carga adm. 1) para c ≥ ccr [kN] 1,2 2,0 4,8 5,7
Carga adm. 1) para cmin [kN] 1,0 1,8 4,3 4,8
Separación min. entre anclajes smin [mm] 70 80 100 100
Carga adm. momento flector (Acero 5.8)2) [Nm] 37,4 37,4 37,4 37,4
Carga adm. momento flector (Acero 8.8) [Nm] 59,8 59,8 59,8 59,8
Carga adm. a tracción bajo exposición al fuego
Carga adm. tracción R 30 F [kN]   1,8 3,0 3,0
Carga adm. tracción R 60 F [kN]   1,8 3,0 3,0
Carga adm. tracción R 90 F [kN]   1,8 3,0 3,0
Carga adm. tracción R 120 F [kN]   1,8 2,4 2,4

1)
Las distancias a los bordes cmin < c ≤ ccr se pueden determinar por extrapolación lineal de los valores recomendados.
2)
Para la aplicación de resistencias menores se debe reducir el valor mencionado.
3)
Para hallar la longitud total se debe sumar el espesor del elemento a fijar. (Longitud total = ls + tfix) )
4)
Las cargas recomendadas son válidas para el anclaje doble. La carga recomendada para el anclaje con más carga no debe superar los valores recomendados para el anclaje único. Para anclajes dobles con distancias a los ejes smin < s ≤ scr la carga recomendada se puede determinar por extrapolación, asumiendo que el valor límite s = scr para el anclaje doble expuesto a la tensión de carga es el doble de la carga recomendada para el anclaje único.

Material:
Acero, cincado galvánico

Homologaciones / Conformidad

Homologación: Z-21.1-1785, Cargas comprobadas bajo exposición al fuego, Certificado VdS

1) Plazo de entrega bajo pedido.

TipoLongitud
total [mm]
Longitud
de la funda
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
AN Easy M8 1)45350,0150 110463
AN Easy M1053400,0350 110465
AN Easy M12 1)58450,0425 110466
