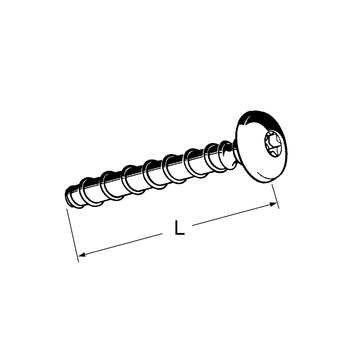

Tornillo de hormigón con cabeza alomada TSM LP VZ 30
Aplicación
Apropiado para la fijación de forma rápida y segura de carriles de montaje a techos o muros de hormigón.
Para el soporte de carriles de montaje tipo 27 debe aplicarse el tornillo de hormigón con cabeza alomada tipo TSM LPS sobre el taladro circular del dorso del carril de montaje. Aplicar en espacios cerrados excepto que exista presencia de humedad.
- Esfuerzo reducido de taladro (sólo 6 mm), sin requerimientos de cavidades especiales.
- Separación entre anclajes pequeña debido a la reducida presión de expansión.
- Alta transmisión del par de apriete gracias a la conexión Torx.
- Ofrece un uso flexible, ya que dispone de 2 tipos de profundidades de anclaje; uno para altas solicitaciones de carga y otro para esfuerzos de taladro reducido.
- Se puede utilizar sin homologación en piedras naturales y diferentes tipos de ladrillo macizo.
- Para el soporte individual, se puede impermeabilizar el oroficio del taladro, según los requisitos de montaje, mediante un sistema especial de inyección para la protección contra el agua a presión.
Montaje
Para la instalación se necesita un destornillador eléctrico (con un impacto tangencial) utilizando una conexión Torx-Bit T30.
Datos técnicos
Soporte simple o individual:
Extracto de las condiciones de instalación de ETA-16/0655.
Cargas admisibles sin la influencia de distancia a borde y separación entre taladros.
Coeficientes generales de seguridad considerando ETAG 001 ( YM YF ).
| Profundidad de anclaje 40 mm | Profundidad de anclaje 55 mm | |
|---|---|---|
| Herramienta de conexión | T30 | T30 |
| Diámetro nominal de perforación d0 [mm] | 6 | 6 |
| Profundidad de taladro h1 [mm] | 45 | 60 |
| Carga adm. a tracción en hormigón fisurado | ||
| C20/25 [kN] | 1,0 | 1,9 |
| C25/30 [kN] | 1,0 | 2,1 |
| C30/37 [kN] | 1,2 | 2,3 |
| C40/50 [kN] | 1,3 | 2,7 |
| C50/60 [kN] | 1,5 | 3,0 |
| Carga adm. a tracción en hormigón no fisurado | ||
| C20/25 [kN] | 1,9 | 4,3 |
| C25/30 [kN] | 2,1 | 4,7 |
| C30/37 [kN] | 2,3 | 5,2 |
| C40/50 [kN] | 2,7 | 6,1 |
| C50/60 [kN] | 3,0 | 6,6 |
| Espesor mínimo de la base hmin [mm] | 100 | 100 |
| Distancia característica entre ejes scr,N | 93 | 132 |
| Separación característica a borde ccr,N | 46,5 | 66 |
| Distancia mínima entre ejes smin [mm] | 40 | 40 |
| Separación mínima a borde cmin [mm] | 40 | 40 |
| Taladro pasante ≤ [mm] | 8 | 8 |
| Momento flector admisible Mzul [Nm] | 6,2 | 6,2 |
| Par de apriete máx. recomendado Tinst [Nm] | 10 | 10 |
Cargas admisibles bajo exposición al fuego en hormigón fisurado y no fisurado C20/25 hasta C50/60
| Profundidad de anclaje 40 mm | Profundidad de anclaje 55 mm | |
|---|---|---|
| Carga admisible a tracción para R30 F [kN] | 0,5 | 0,9 |
| Carga admisible a tracción para R60 F [kN] | 0,5 | 0,8 |
| Carga admisible a tracción para R90 F [kN] | 0,5 | 0,6 |
| Carga admisible a tracción para R120 F [kN] | 0,4 | 0,4 |
| Distancia característica entre ejes aσ,fi | 124 | 176 |
| Separación característica a borde ar σ,fi | 62 | 88 |
Soporte múltiple:
Extracto de las condiciones de instalación de ETA-16/0656.
Aplicación como Sistemas múltiples no autoportantes según ETAG 001, Apdo. 6.
Coeficientes generales de seguridad considerando ETAG 001 ( YM YF ).
Las cargas admisibles en cada punto de carga están regularizadas según el país correspondiente en ETAG 001, Aptdo 6.
| Profundidad de anclaje 35 mm | Profundidad de anclaje 55 mm | |
|---|---|---|
| Herramienta de conexión | T30 | T30 |
| Diámetro nominal de perforación d0 [mm] | 6 | 6 |
| Profundidad de taladro h1 [mm] | 40 | 60 |
| Carga adm. a tracción en hormigón fisurado | ||
| C20/25 [kN] | 0,6 | 3,6 |
| C25/30 [kN] | 0,7 | 3,9 |
| C30/37 [kN] | 0,7 | 4,3 |
| C40/50 [kN] | 0,8 | 5,1 |
| C50/60 [kN] | 0,9 | 5,5 |
| Carga adm. a tracción en hormigón no fisurado | ||
| C20/25 [kN] | 0,6 | 3,6 |
| C25/30 [kN] | 0,7 | 3,9 |
| C30/37 [kN] | 0,7 | 4,3 |
| C40/50 [kN] | 0,8 | 5,1 |
| C50/60 [kN] | 0,9 | 5,5 |
| Espesor mínimo de la base hmin [mm] | 80 | 100 |
| Distancia característica entre ejes scr,N | 81 | 132 |
| Separación característica a borde ccr,N | 40,5 | 66 |
| Distancia mínima entre ejes smin [mm] | 35 | 40 |
| Separación mínima a borde cmin [mm] | 35 | 40 |
| Taladro pasante ≤ [mm] | 8 | 8 |
| Par de apriete recomendado Tinst [Nm] | 10 | 10 |
Cargas admisibles bajo exposición al fuego en hormigón fisurado y no fisurado C20/25 hasta C50/60
| Profundidad de anclaje 35 mm | Profundidad de anclaje 55 mm | |
|---|---|---|
| Carga admisible a tracción para R30 F [kN] | 0,38 | 0,9 |
| Carga admisible a tracción para R60 F [kN] | 0,38 | 0,8 |
| Carga admisible a tracción para R90 F [kN] | 0,38 | 0,6 |
| Carga admisible a tracción para R120 F [kN] | 0,30 | 0,4 |
| Distancia característica entre ejes scr,fi | 108 | 176 |
| Separación característica a borde ccr,fi | 54 | 88 |
Hormigón pretensado-Techos de placa hueca C30/37 hasta C50/60
| Profundidad de anclaje hnom [mm] | ≥ 35 | ||
| Diámetro nominal de perforación d0 [mm] | 6 | ||
| Profundidad de taladro h1 [mm] | 40 | ||
| Par de apriete máx. recomendado Tinst [Nm] | 10 | ||
| Espesor macizo db [mm] | ≥ 25 | ≥ 30 | ≥ 35 |
| Carga admisible a tracción [kN] | 0,4 | 0,8 | 1,2 |
| Distancia mínima entre ejes smin [mm] | 100 | 100 | 100 |
| Separación mínima a borde cmin [mm] | 100 | 100 | 100 |
Para el dimensionado hay que tener en cuenta las directrices generales de la homologación correspondiente.
| Material: | Acero, galvanizado |
Homologaciones / Conformidad
Homolación ETA-16/0655 y ETA-16/0656
* Solo aplicable como soporte múltiple para sistemas no autoportantes en hormigón, hormigón pretensado y techos de placa hueca.
