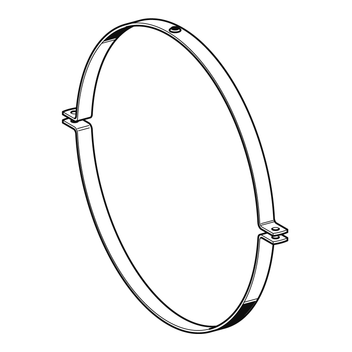

Abrazadera de conducto PLU desde DN 560

1602

Aplicación

Abrazadera para la fijación de conducto circular helicoidal según DIN 24145 en sistemas de ventilación industrial.

Se suministra sin tornillos ni tuercas.

Se recomienda, como montaje básico, la fijación con varilla roscada en ambos lados de la abrazadera.

Material:

Acero, pregalvanizado según DIN EN 10346

Tipo	Carga de uso admisible
560 - 900	1,5 kN
1000 - 1250	2,5 kN

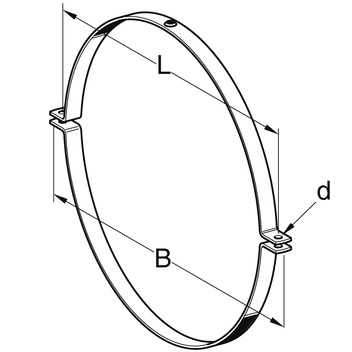

Tipo / DN	Fleje [mm]	B [mm]	L [mm]	d [mm]	Peso [kg]	Embalaje [pieza]	Código artículo
560	30 x 2,5	630	604	12,5	1,10	1	121848
600	30 x 2,5	672	646	12,5	1,18	1	149116
630	30 x 2,5	702	676	12,5	1,23	1	121857
710	30 x 2,5	782	756	12,5	1,38	1	121866
800	30 x 2,5	872	846	12,5	1,55	1	121875
900	30 x 2,5	972	946	12,5	1,73	1	121884
1000	40 x 3,0	1076	1050	12,5	3,08	1	121893
1120	40 x 3,0	1196	1170	12,5	3,43	1	121909
1250	40 x 3,0	1325	1299	12,5	3,82	1	121918
