Conductos

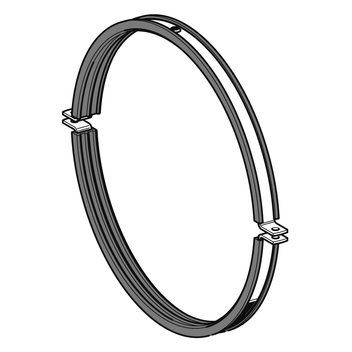

Abrazadera de conducto PLU isofónica desde DN 560

Aplicación

Abrazadera para la fijación de conducto circular helicoidal según DIN 24145 en sistemas de ventilación industrial. Apropiada para instalaciones de ventilación que requieran insonorización según los requisitos de aislamiento DIN 4109.

Configuración

Se suministra sin tornillos ni tuercas.

Montaje

Se recomienda, como montaje básico, la fijación con varilla roscada en ambos lados de la abrazadera.

Datos técnicos

Material:
Acero, pregalvanizado según DIN EN 10346
Goma de insonorización:
SBR/EPDM, negro (ver datos técnicos en el capítulo "Elementos de insonorización")
Rango de temperatura:
-50°C hasta +110°C

Tipo
Carga de uso
admisible
560 - 900 1,5 kN
1000 - 1250 2,5 kN

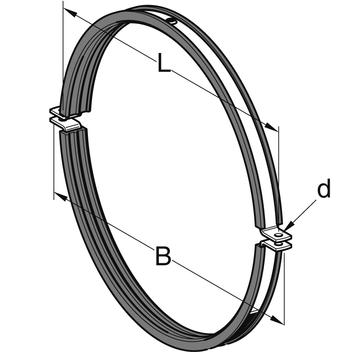

Tipo / DNFleje
[mm]
B
[mm]
L
[mm]
d
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
56030 x 2,563060412,51,301 190181
60030 x 2,567264612,51,401 190199
63030 x 2,570267612,51,461 190208
71030 x 2,578275612,51,641 190217
80030 x 2,587284612,51,841 190226
90030 x 2,597294612,52,061 190235
100040 x 3,01076105012,53,511 190244
112040 x 3,01196117012,53,921 190253
125040 x 3,01325129912,54,361 190262
