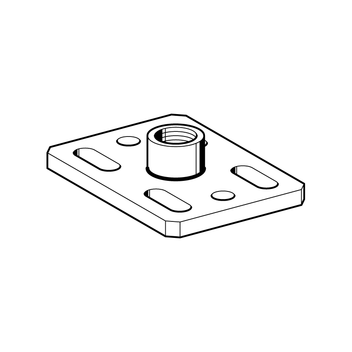

Placa base GPL F 80 Stabil

Aplicación

Soporte para fijar abrazaderas de tubería y otros suministros técnicos de instalaciones mediante tubo roscado al Perfil de montaje F 80 o sistemas de carril.

Montaje

Fijación por forma al perfil de montaje F 80 con 4 tornillos autorroscantes FLS F. Se puede conectar al sistema de carriles Sikla mediante las tuercas soporte de carril CC 41 y fijar con tornillos de cabeza hexagonal. Esta placa base también se puede fijar directamente al hormigón gracias a los dos taladros circulares que tiene.

Datos técnicos

El tubo roscado aplicado determina el momento flector máximo. Hay que considerar también la influencia del apoyo (Anclajes).

Tipo
Carga máx. a tracción
[kN]
Carga máx. transversal
[kN]
Momento flector admisible
[Nm]
GPL F 80 ST-1/2" 18,0 13,0 53
GPL F 80 ST-3/4" 18,0 13,0 138
GPL F 80 ST-1" 18,0 13,0 277

Material:
Acero, Cincado galvánico

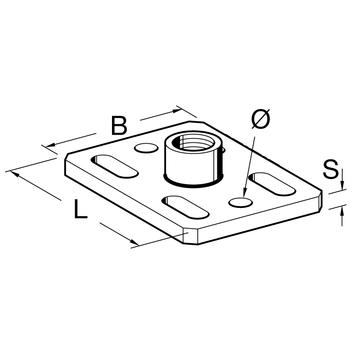

TipoDimensión
L x B x s
[mm]
Coliso
d x a
[mm]
ø
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
GPL F 80 ST-1/2"110 x 80 x 811 x 31110,5025 451280
GPL F 80 ST-3/4"110 x 80 x 811 x 31110,5025 451281
GPL F 80 ST-1"110 x 80 x 811 x 31110,5025 451282
