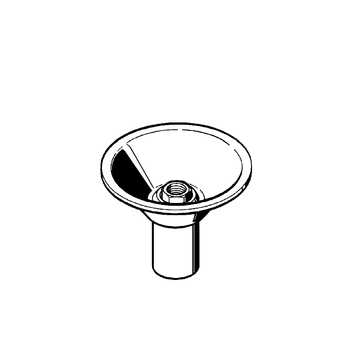

Rigidizador SMD 1

Aplicación

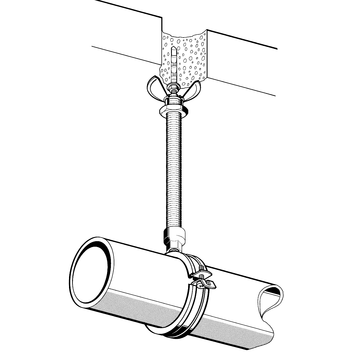

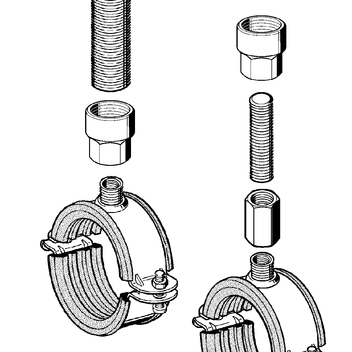

Soporte rigidizador con una sola fijación para el montaje sobre suelo, techo o muros. Debido a su gran estabilidad en todas las direccines, este componente se puede utilizar como elemento de punto fijo. Se debe considerar los valores admisibles de fuerza transversal que se reflejan en el diagrama adjunto. Es ideal también para el montaje sobre muros con gran separación entre soportes. Cuando se utiliza como soporte rígido normal, se puede utilizar la varilla roscada entre el tubo roscado de conexión y la abrazadera para poder ajustar la altura; aunque debemos tener en cuenta el momento flector máximo de la varilla roscada para altas solicitaciones de cargas.

Datos técnicos

Los datos representados tienen en cuenta la tensión máx. admisible.
σadm ≤ 160 N/mm2 y deformación fadm ≤ 3mm.

Material:
Acero,cincado galvánico
TipoConexión al conjunto
de la instalación
Conexión roscada
a obra

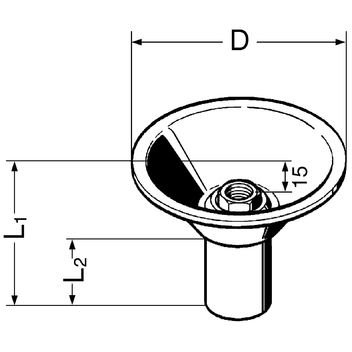

D
[mm]
L1
[mm]
L2
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
SMD 1-10M10M89271460,2425 112382
SMD 1-12M12M89271460,2625 117513
SMD 1-16M16M109265390,2525 117984
SMD 1- 1/2"1/2"M109260340,2325 118125
SMD 1- 3/4"3/4"M129260360,2525 118134
