Mordaza TCS Inoxidable

Aplicación

La Mordaza TCS es un elemento resistente de conexión y se utiliza en el montaje de soportes de tuberia, conductos y otros accesorios sobre perfiles de acero (tipo -I, -T, -U y perfil angular).

  • Su uso junto con una Rótula universal Inoxidable, permite suspensiones verticales en vigas o perfiles inclinados.
  • Posibilidad de aplicación como fijación individual, así como para el montaje de travesaños o construcciones en voladizo.
  • La forma especial en la base de la Mordaza TCS 1, permite el montaje de los carriles de montaje Sikla del Sistema 41.

Configuración

Cuerpo base premontado con tornillo de apriete y contra-tuerca.

Montaje

Primero ajustar manualmente el tornillo de apriete de la mordaza y posteriormente fijar la instalación siguiendo las instrucciones de montaje correspondiente. La punta del tornillo de apriete penetra en el material del perfil, que es más blando, y proporciona una gran seguridad en la transmisión central de la fuerza.
Cuando se conecta a los bordes de un carril de montaje se debe montar adicionalmente un Refuerzo de Carril HK 41.
Nota: ¡Seguir las instrucciones del montaje!

Datos técnicos

Las siguientes cargas nominales son válidas solo en Mordazas nuevas aplicadas en perfiles no dañados.

Carga nominal:
5,0 kN
Material:
Acero inoxidable A4
TipoConexiónEspesor del perfil
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo

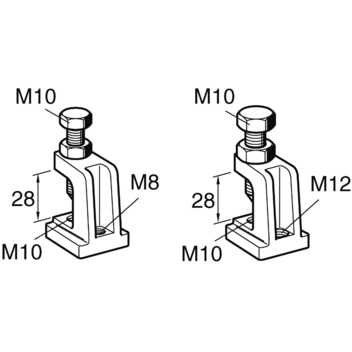

TCS 1 M10/M8 M10/M8260,2350 170231
TCS 1 M10/M10M10/M10260,2350 116568
TCS 1 M10/M12M10/M12260,2250 110766
