Productos Acero Inoxidable

Patín GS 2G Inoxidable

Aplicación

Sistema deslizante de sujeción simple ó doble. Combinación aconsejable con la abrazadera Stabil D-2G Inoxidable. Existen varias posibilidades de conexión con las abrazaderas desde M10 hasta R1". Los adaptadores se pueden encontrar en el capítulo "Adaptador IG/IG Inoxidable". Las guías deslizantes de Poliamida reforzada con fibra de vidrio evitan que se produzcan ruidos en el deslizamiento.

Datos técnicos

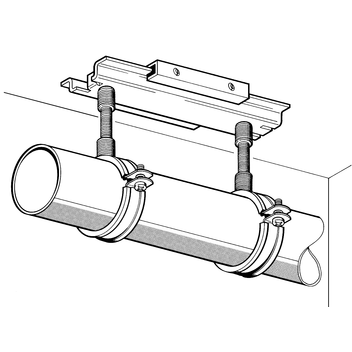

Carga admisible en montaje a techo:
0,6 kN
Carga admisible en montaje sobre suelo:
1,2 kN

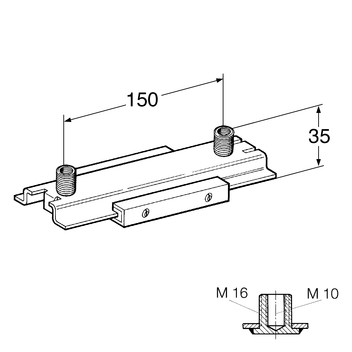

Brazo de palanca Lmax :
150 mm

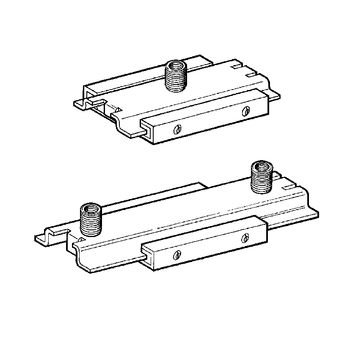

Recorrido de deslizamiento admisible para Tipo 2G:
85 mm
Recorrido de deslizamiento admisible para Tipo 2G2:
140 mm
Temperatura máxima admisible bajo exposición permanente:
130°C
Coeficiente de rozamiento estático µ0 :
0,18
Coeficiente de rozamiento dinámico µ:
0,14

Material:
Patín y base patín:
Acero inoxidable A4
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
2G 0,3725 170161
2G2 0,4925 170189
