Innovación en técnicas
de soportación
Productos HCP

Abrazadera Stabil D-3G con insonorización HCP

Aplicación

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones insonorizadas en edificios industriales, residenciales y públicos. Insonorización según DIN 4109.

Configuración

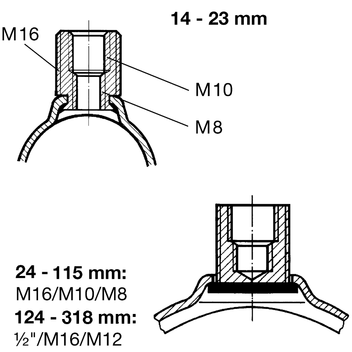

Tamaños de 14 hasta 115 mm: Se suministran articuladas y montadas con tuercas soldadas para cerrar la abrazadera. El tornillo de unión pre-montado mantiene unidas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental. A partir de tamaños de 124 mm, los tornillos de unión y sus tuercas correspondientes se suministran sueltos. Las abrazaderas vienen con un conector de rosca múltiple soldado para conectarlas a un adaptador (ver el capítulo "Adaptador AD IG/IG").

Datos técnicos

Diámetro de tubo
[mm]
Carga admisible (tracción)
Par de apriete
[Nm]
14 - 23 1,8 kN 2
24 - 115 2,0 kN 3
124 - 162 2,9 kN 5
165 - 318 8,0 kN 10

La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima de 1,5 mm o al 2% de elongación máxima del diámetro de la tubería.

Carga admisible FZadm,fi en exposición al fuego

Diámetro de tubo
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Deformación
δmax [mm]
Rosca

14 - 23 380 200 140 - 49 M10
24 - 65 500 250 170 120 44 M10
67 - 115 1000 650 500 400 96 M10
124 - 162 2200 1200 850 600 96 M12
165 - 305 2400 1400 1000 850 104 M12

Material:
Abrazadera:
Acero, HCP
Goma de insonorización:
SBR/EPDM, negra (ver datos técnicos en capítulo Elementos de insonorización), pegada para evitar su pérdida

Homologaciones / Conformidad




Este producto dispone de marca de Calidad “RAL” para soportación de tuberías y a prueba de incendio. Sujeta al control de calidad externo según el estándar RAL GZ-655.


* = sin marca de calidad

Rango de uso
[mm]
DNFleje
[mm]
Rosca
de conexión
B
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
14 - 183/8"25 x 2,0M16/M10/M8630,0850 112249
19 - 231/2"25 x 2,0M16/M10/M8690,0950 112250
24 - 283/4"30 x 2,5M16/M10/M8740,1250 112251
29 - 331"30 x 2,5M16/M10/M8810,1450 112252
33 - 3730 x 2,5M16/M10/M8850,1550 112253
40 - 451 1/4"30 x 2,5M16/M10/M8940,1650 112254
47 - 521 1/2"30 x 2,5M16/M10/M81040,1850 112255
53 - 5830 x 2,5M16/M10/M81100,1950 112256
60 - 652"30 x 2,5M16/M10/M81170,2150 112257
67 - 72 M30 x 3,0M16/M10/M81370,3025 115781
73 - 78 M2 1/2"30 x 3,0M16/M10/M81430,3125 115782
79 - 85 M30 x 3,0M16/M10/M81490,3325 115783
88 - 93 M3"30 x 3,0M16/M10/M81570,3625 115784
100 - 106 M30 x 3,0M16/M10/M81710,3925 115785
108 - 115 M4"30 x 3,0M16/M10/M81800,4225 115786
124 - 12940 x 4,01/2"/M16/M122100,8610 112266
131 - 13740 x 4,01/2"/M16/M122180,9010 112267
138 - 1445"40 x 4,01/2"/M16/M122250,9410 112268
148 - 15440 x 4,01/2"/M16/M122350,9810 112269
156 - 16240 x 4,01/2"/M16/M122431,0210 112270
165 - 1716"40 x 4,01/2"/M16/M122551,0810 112271
177 - 18340 x 4,01/2"/M16/M122651,1810 112272
188 - 19440 x 4,01/2"/M16/M122761,2210 112273
196 - 20340 x 4,01/2"/M16/M122871,2910 112274
205 - 21440 x 4,01/2"/M16/M122961,3210 112275
219 - 2258"40 x 4,01/2"/M16/M123071,3810 112276
244 - 25040 x 4,01/2"/M16/M123321,5210 112278
267 - 27310"40 x 4,01/2"/M16/M123551,6010 112280
278 - 28440 x 4,01/2"/M16/M123661,6710 112281
299 - 30540 x 4,01/2"/M16/M123871,7610 112282
307 - 318 *40 x 4,01/2"/M16/M124001,8310 112283
