Innovación en técnicas
de soportación
Productos HCP

Abrazadera Stabil D-3G HCP

Aplicación

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de
instalaciones de edificios industriales, residenciales y públicos.

Configuración

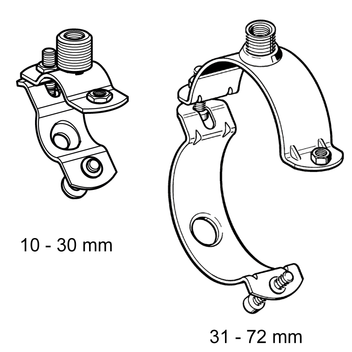

Rango de uso desde 15 hasta 129 mm: se suministran articuladas y con tuercas soldadas para los tornillos de unión. En el lado articulado, el tornillo de unión pre-montado mantiene unidas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental.
Rango de uso a partir de 133 mm: los tornillos de conexión y sus correspondientes tuercas se suministran sueltas.

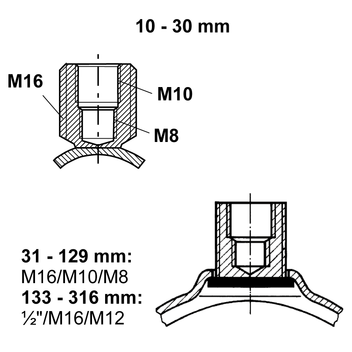

Las abrazaderas vienen con un conector de rosca múltiple soldado desde el interior. Para las múltiples posibilidades de conexión que ofrece la rosca de conexión -3G con un adaptador, ver el capítulo "Adaptador AD IG/IG".

Datos técnicos

Rango de uso
[mm]
Carga máx.
admisible (Tracción)
10 - 30
2,0 kN
31 - 129
5,0 kN
133 - 173
8,0 kN
176 - 316
12,5 kN

Material:
Acero, HCP

Homologaciones / Conformidad

Homologación VdS Nr. G4920027, * = Homologación FM

Rango de uso
[mm]
DNFleje
[mm]
Rosca
de conexión
B
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
10 - 1425 x 2,0M16/M10/M8600,0750 113832
15 - 193/8"25 x 2,0M16/M10/M8570,0750 112216
20 - 241/2"25 x 2,0M16/M10/M8630,0850 112217
25 - 303/4"25 x 2,0M16/M10/M8690,0850 112218
31 - 35 *1"30 x 2,5M16/M10/M8740,1250 112219
36 - 41 *30 x 2,5M16/M10/M8810,1350 113833
40 - 45 *1 1/4"30 x 2,5M16/M10/M8850,1350 112220
48 - 53 *1 1/2"30 x 2,5M16/M10/M8940,1550 112221
54 - 59 *30 x 2,5M16/M10/M81010,1650 112222
60 - 65 *2"30 x 2,5M16/M10/M81080,1750 112223
67 - 72 *30 x 2,5M16/M10/M81140,1850 112224
76 - 81 M *2 1/2"30 x 3,0M16/M10/M81370,2825 115767
82 - 87 M *30 x 3,0M16/M10/M81430,2925 115768
88 - 93 M *3"30 x 3,0M16/M10/M81490,3125 115769
102 - 108 M *30 x 3,0M16/M10/M81630,3425 115770
110 - 116 M *4"30 x 3,0M16/M10/M81710,3625 115771
124 - 129 M *30 x 3,0M16/M10/M81840,3925 115772
133 - 140 *40 x 4,01/2"/M16/M122100,7410 112231
140 - 148 *5"40 x 4,01/2"/M16/M122180,7610 112232
149 - 155 *40 x 4,01/2"/M16/M122250,8110 112233
159 - 165 *40 x 4,01/2"/M16/M122350,8210 112234
167 - 173 *6"40 x 4,01/2"/M16/M122430,8510 112235
176 - 18440 x 4,01/2"/M16/M122550,9510 112236
188 - 19440 x 4,01/2"/M16/M122650,9810 112237
199 - 20540 x 4,01/2"/M16/M122761,0310 112238
207 - 21640 x 4,01/2"/M16/M122871,0710 112239
219 - 2258"40 x 4,01/2"/M16/M122961,1110 112240
244 - 25040 x 4,01/2"/M16/M123211,2310 112242
267 - 27310"40 x 4,01/2"/M16/M123441,2510 112244
278 - 28440 x 4,01/2"/M16/M123551,3510 112245
297 - 30340 x 4,01/2"/M16/M123741,4210 112246
310 - 31640 x 4,01/2"/M16/M123871,4710 112247
