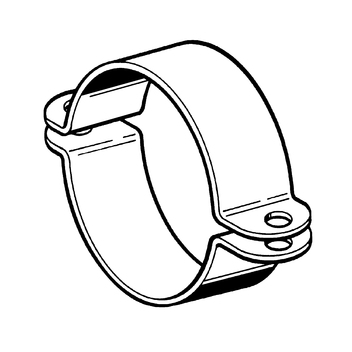

Abrazadera Stabil RB-A HCP

Aplicación

Para altos requisitos estáticos en cualquier tipo de instalación. La terminación es similar a la DIN 3567. Los taladros están equilibrados mecánicamente y permite cerrar las abrazaderas con tornillos DIN 933. Admite fijar con anclajes convencionales. Los valores de carga de esta nueva abrazadera son similares a la DIN 3567.

Configuración

Se suministra sin tornillos de apriete.
El tornillo de apriete recomendado ver en el capítulo "High Corrosion Protection"

Datos técnicos

Valores de cargas fijado a orejas

Diametros
[mm]
Carga max. a tracción
[kN]
13 - 49 11,0
57 - 89 15,5
90 - 169 22,0
188 - 610 42,0

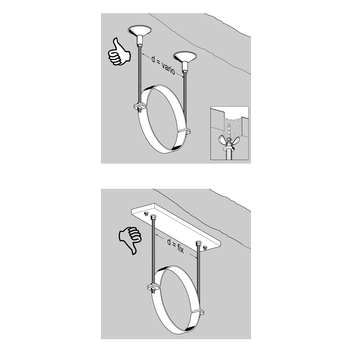

Se recomienda comprobar la capacidad de los anclajes antes de instalar.

La carga máxima a tracción se determina utilizando métodos estadísticos de la cargas de rotura y estando sujeto a una deformación máxima admisible de 1,5 mm o 2% del máximo diámetro de la tubería determinada.

Material:
Acero, HCP

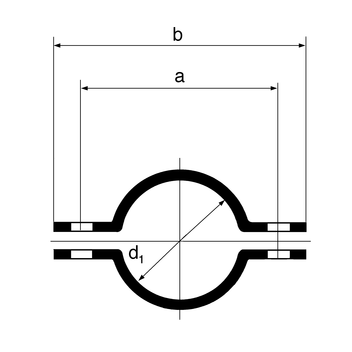

Tipo d1
[mm]
Rango de uso
[mm]
Fleje
[mm]
Tornillos
de unión
a
[mm]
b
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
1813 - 1830 x 5,0M10 x 4054830,1725 112790
2217 - 2230 x 5,0M10 x 4056850,1825 112791
2723 - 2730 x 5,0M10 x 4063920,2025 112792
3430 - 3430 x 5,0M10 x 40711000,2225 112793
3834 - 3830 x 5,0M10 x 40761050,2425 112794
4440 - 4430 x 5,0M10 x 40831120,2625 112795
4945 - 4930 x 5,0M10 x 40881170,2825 112796
6157 - 6140 x 5,0M12 x 401061390,4225 112797
7066 - 7040 x 5,0M12 x 401161490,4625 112798
7773 - 7740 x 5,0M12 x 401231560,5325 112799
8985 - 8940 x 5,0M12 x 401351680,5225 112800
10490 - 10450 x 5,0M12 x 601461790,7510 112801
109103 - 10950 x 5,0M12 x 601551880,8310 112802
115109 - 11550 x 5,0M12 x 601611940,8710 112803
133119 - 13350 x 5,0M12 x 601762090,9210 112804
140134 - 14050 x 5,0M12 x 601872201,0110 112805
162156 - 16250 x 5,0M12 x 602092421,1510 112806
169163 - 16950 x 5,0M12 x 602162491,1810 112807
194188 - 19450 x 8,0M12 x 602522852,171 112808
220214 - 22050 x 8,0M12 x 602793122,391 112809
254248 - 25450 x 8,0M16 x 803203632,811 112810
267261 - 26750 x 8,0M16 x 803333762,941 112811
273265 - 27360 x 8,0M16 x 803393823,561 112812
324316 - 32460 x 8,0M16 x 803904334,121 112813
356350 - 35660 x 8,0M16 x 804224654,361 112814
368360 - 36860 x 8,0M16 x 804344774,671 112815
407402 - 40770 x 8,0M16 x 804735165,941 112816
419412 - 41970 x 8,0M16 x 804855286,321 112817
457450 - 45770 x 8,0M16 x 805235666,871 112818
508501 - 50870 x 8,0M16 x 805756187,321 112819
521512 - 52170 x 8,0M16 x 805886317,861 112820
535529 - 53570 x 8,0M16 x 806026457,931 112821
610603 - 61070 x 8,0M16 x 806777208,791 112822
