Productos HCP

Apoyo de Carril WBD C HCP

Aplicación

Ideal para la creación de consolas y travesaños en combinación con Carriles de montaje Sikla 41/41 en montajes sobre muro, suelo o techo; así como para la fijación directa a perfiles de acero. En conexión con la Placa de montaje AP es posible la fijación a perfiles con ancho de ala > 120 mm.

Configuración

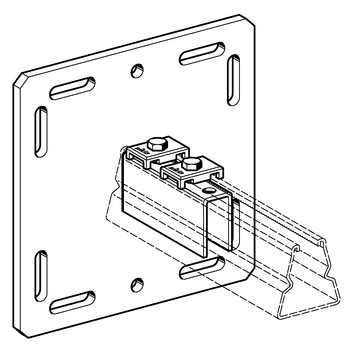

Placa base con perfil -U soldado.
Accesorios (premontados):

-

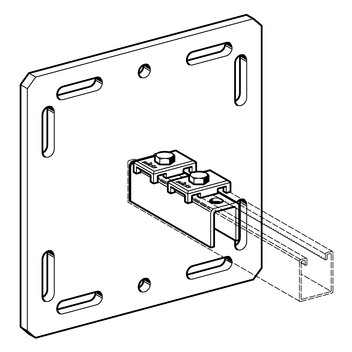

2 Refuerzos de carril y 2 tornillos hexagonales, 2 tuercas hexagonales soldadas (WBD C para carriles simples)
-

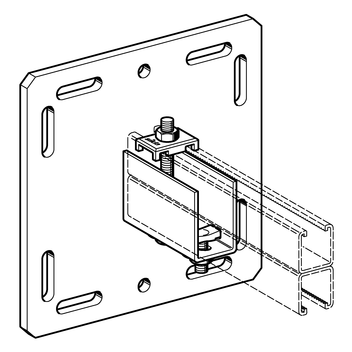

1 Refuerzo de carril, 1 Tornillo soporte, tuerca, tornillo, arandela (WBD C para carriles dobles)

Montaje

Según las condiciones, se recomiendan diferentes tipos de montaje:

a)
Fijación rígida a perfil de acero mediante el Conjunto de montaje P2.
b)
Fijación a la base de la estructura utilizando al menos 2 anclajes de grandes cargas M12. Se debe tener en cuenta las cargas admisibles y las homologaciones de los anclajes.

En montajes a techo se recomienda utilizar un tornillo pasante para unir el apoyo WBD con el carril.

Datos técnicos

Tipo
Para carril
de montaje Sikla
Dimensiones de
placa base [mm]
Para ancho
de ala [mm]
Perforación
para
41/41-45 C0 41/41
41/45
220 x 220 x 12 80 - 120 M12
41-75/75 C0 41-75/75 220 x 220 x 12 80 - 120 M12

41/41-45 D C0 41/41 D
41/45 D
220 x 220 x 12 80 - 120 M12

Material:
Apoyo WBD:
Acero, HCP
Refuerzo de carril:
Fundición, HCP
Accesorios:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
41/41-45 C05,091 179498
41-75/75 C04,741 179507
41/41-45 D C05,161 179561
