Apoyo de Carril WBD HCP

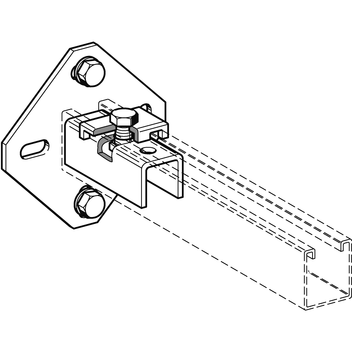

Aplicación

Este soporte, junto con los carriles de montaje Sikla, permite:

  • Montar estructuras y consolas fijadas a muros, suelos y techos.
  • Ser utilizado como pie-soporte para estructuras con carriles de montaje Sikla.

Las generosas dimensiones de la pletina y su forma romboidal permiten al soporte resistir un alto momento flector y le proporcionan una gran estabilidad frente a cargas laterales.

Montaje

Normalmente es suficiente el uso de los dos puntos de anclaje del eje que corresponde a la dirección de la carga. Sólo es necesario usar los cuatro puntos de anclaje en circunstancias excepcionales, por ejemplo en soportes verticales muy altos.

Par de apriete para tornillo hexagonal ≥ 40 Nm.

En montajes a techo se aconseja, para altas cargas (hasta 7kN), al menos el uso de un tornillo pasante (ver ejemplos en la guía de montaje Sikla, capítulo 2).

Datos técnicos

Tipo
Aplicable para carriles
de montaje Sikla
A
[mm]
s
[mm]
B
[mm]
b
[mm]
h
[mm]
C
[mm]
Tornillo para
Refuerzo de carril
41/21-31 41/21/2,0 - 41/31/2,0 135 6 100 25 11 95 M10
41/41-45 41/41/2,5 135 6 100 25 11 95 M10
41/62 41/62/2,5 170 6 120 25 13 131 M12
41/41-45 D 41/41/2,5 D 210 8 170 25 13 125 M10

Carga de uso para montaje sobre muro:
Las posibles cargas puntuales se encuentran en los diagramas de cargas del capítulo "Sistemas de Montaje Pressix CC 41" y son válidos en montajes a muros usando 2 tornillos con la clase indicada.

Carga de uso para montajes a techo:
Carga máxima admisible para montajes a techo en dirección vertical con Refuerzo de Carril = 2,0 kN. Para la conexión con al menos un tornillo pasante (clase 8.8) = 7,0 kN.

Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
41/21-310,7310 198063
41/41-450,8310 198070
41/621,505 113918
41/41-45 D2,465 198100
