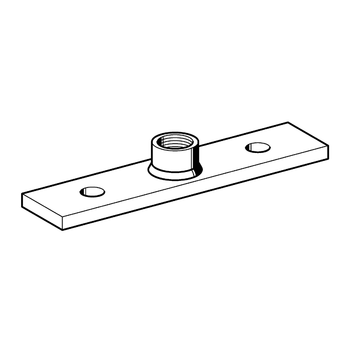

Placa base GPL Stabil HCP
Aplicación
Fijación para soportes sobre Perfil Simotec 100 o sobre carriles de montaje.

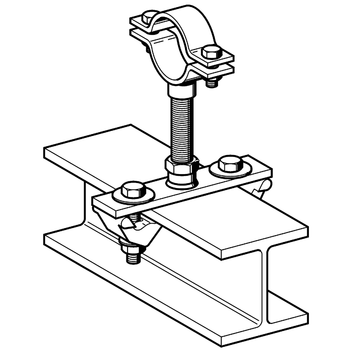

Montaje
Fijación resistente a perfiles de acero mediante conjunto de fijación MS 5P o
sobre carriles de montaje con dos tornillos soporte HZ 41 M 12.

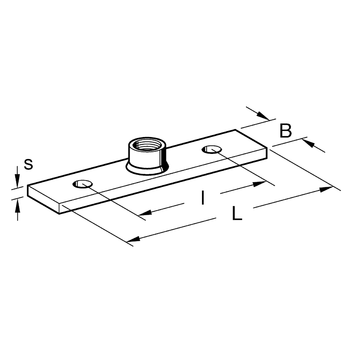

Datos técnicos
| L x B [mm] | s [mm] | l [mm] | Taladro [mm] | Carga máx. a tracción [kN] | Carga máx. transversal [kN] | Momento flector admisible [Nm] |
|---|---|---|---|---|---|---|
| 200 x 40 | 8 | 112 | 13 | 18,0 | 13,0 | 29,6 |
| Material | Acero, HCP |
