Placa soldable SPL
Aplicación
Elemento de unión para conexiones soldadas de cadenas de carga, soportes de resorte variable, etc. con el Perfil de montaje TP F. El tipo de placa soldable "universal" está diseñado para las uniones soldadas a perfiles de acero con ancho de ala de hasta 300 mm. El tipo "universal" puede al mismo tiempo montarse en el Perfil de montaje TP F, en caso que sea necesario disponer de una superficie de conexión más grande. El recubrimiento HCP de la placa soldable SPL se caracteriza por tener una buena soldabilidad.
Montaje
Según la variante, existen diferentes tipos de montajes:

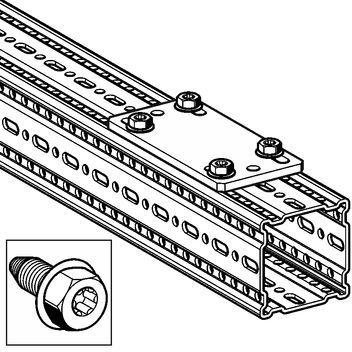

| a) | Montaje de SPL F 80 y SPL F 100 con 4 tornillos autorroscantes FLS F a Perfil de montaje TP F. |

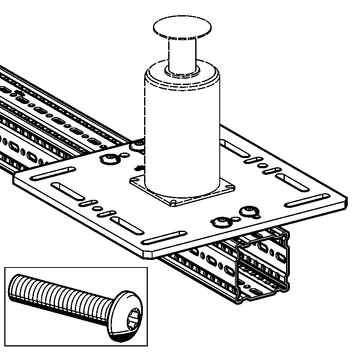

| b) | Montaje de SPL universal con tornillos SCR FLA TT M10 x 30 (Cód. de Art. 116479) a Perfil de montaje TP F . |

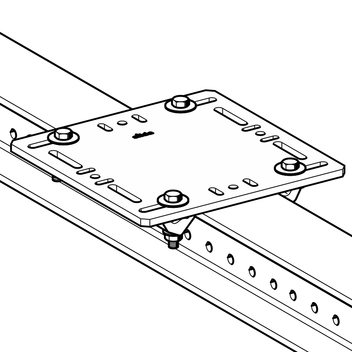

| c) | Montaje de SPL universal con Conjunto de montaje 5P M12 S al correspondiente perfil de acero con ancho de ala de entre 100 y 300 mm. |
Datos técnicos

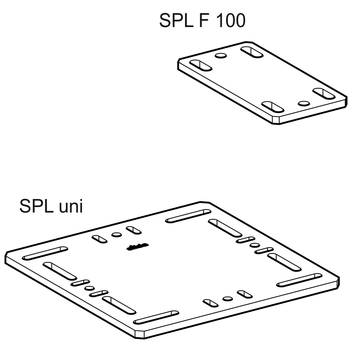

| Tipo | Superficie de conexión [mm] | Dimensiones de la placa [mm] |
|---|---|---|
| SPL F 80 | 90 x 70 | 190 x 80 x 8 |
| SPL F 100 | 110 x 90 | 210 x 100 x 8 |
| SPL universal | 220 x 220 | 370 x 370 x 12 |
| Material: | Acero, HCP |
