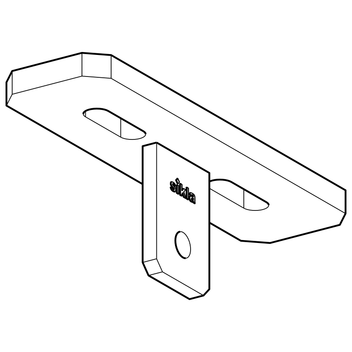

Placa de suspensión HP 80/99

Aplicación

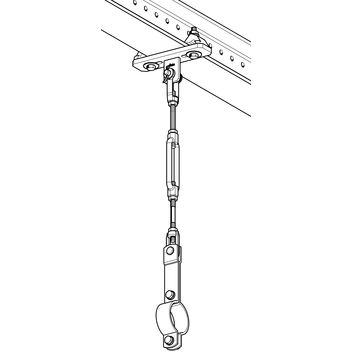

Placa de suspensión que actúa como conexión estructural en perfiles de acero laminado existentes con anchos de ala de 80 mm hasta 99 mm. Esta placa de suspensión sirve como elemento base para otros enlaces de conexión de la cadena de carga Sikla mediante el Set de componentes de conexión LKV de tamaños M10 hasta M16 y la Abrazadera Stabil Tipo C LK.

Montaje

La placa de suspensión HP 80/99 se conecta con un Conjunto de montaje MS 5P M12 S2 al perfil de acero disponible. Opcionalmente, la placa puede aplicarse como elemento de suspensión en techos de hormigón mediante dos tornillos de grandes cargas M12.

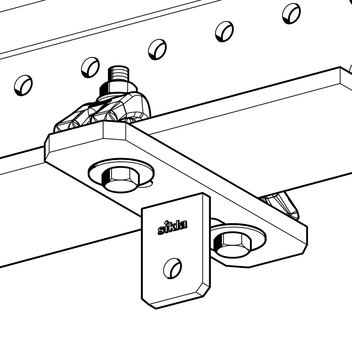

Tipo A: Conexión de la cadena transversalmente con respecto al perfil.
Tipo B: Conexión de la cadena longitudinalmente con respecto al perfil.

Datos técnicos

Tipo
Carga adm. (tracción)
[kN]
M10 11,2
M12 12,1
M16 12,5

Los requisitos para la realización y construcción de los componentes y la correspondiente interpretación, así como los justificantes de los ensayos de carga se han llevado a cabo de acuerdo a las directrices VGB R 510 L Parte I, KTA 3205.3 y también según DIN EN 13480-3.

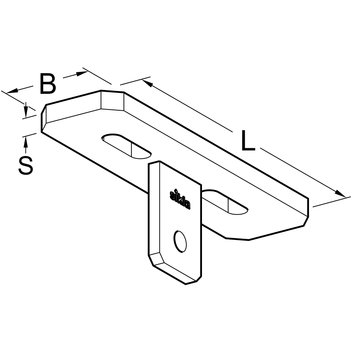

L
[mm]
B
[mm]
S
[mm]
200 60 12

Material:
Acero, HCP

Nota: consultar plazo de entrega.

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
HP 80/99 - A M101,210 113029
HP 80/99 - A M121,310 113030
HP 80/99 - A M161,510 113031

HP 80/99 - B M101,210 113026
HP 80/99 - B M121,310 113027
HP 80/99 - B M161,510 113028
