siFramo 100

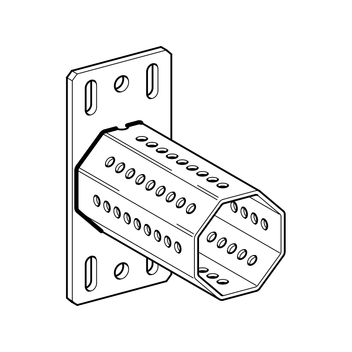

Apoyo STA F 100

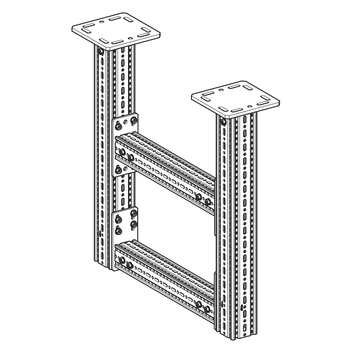

Aplicación

En conjunto con otros productos como Consola soporte TKO, Consola AK o el Perfil de montaje TP F 100, permite la posibilidad de construir diferentes instalaciones estructurales para distintos casos de aplicaciones. El Apoyo STA tipo F 100-80 y F 100-80-E permiten la combinación de los sistemas de Perfiles de montaje F 100 con F 80/80.

Montaje

Según la aplicación, se recomiendan diferentes tipos de fijación:

a) Fijación propia sobre Perfil de montaje F 100 así como F 80 con 4 tornillos autorroscantes FLS F.
b) Atornillado a carriles de montaje con sus correspondientes tornillos soporte o tuercas de carril.

Se necesitan 4 tornillos autorroscantes FLS F para la conexión del Perfil de montaje TP F 100/100 al Apoyo STA F 100.
Usar 2 tornillos autorroscantes en cada cara opuesta.

Datos técnicos

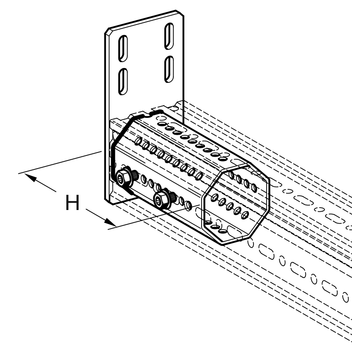

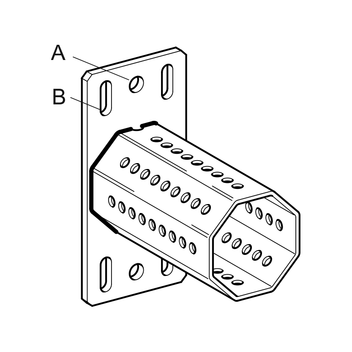

Tipo
Dimensiones
de placa base
[mm]
A
[mm]
B
[mm]
H
[mm]
STA F 100 210 x 100 x 8 14 20 x 11 188
STA F 100-E 185 x 100 x 8 - 20 x 11 188
STA F 100-80 210 x 100 x 8 14 20 x 11 148
STA F 100-80-E 185 x 100 x 8 - 20 x 11 148

Configuración:
Placa soldada con Adaptador octogonal F 100 ó F 80
Material:
Placa base:
Acero, HCP
Perfil octogonal:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE

Declaración de conformidad Apoyo STA F (Alemán/Inglés) PDF | 127.5 KB

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
STA F 1002,41 113073
STA F 100-E2,21 113074
STA F 100-802,01 113337
STA F 100-80-E1,81 113481
