siFramo 100

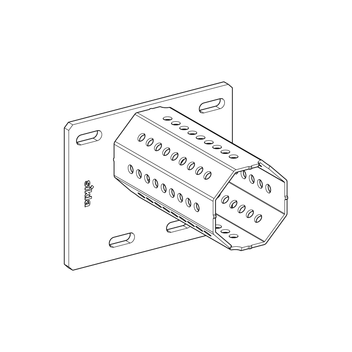

Apoyo STA F 160-100-E

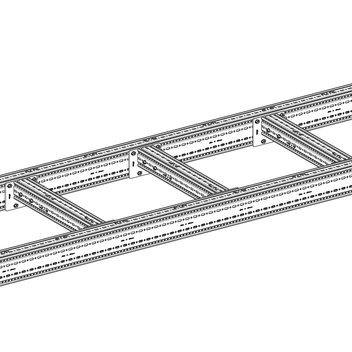

Aplicación

Este apoyo ofrece la posibilidad de una construcción flexible en conexión con otros elementos como consolas, consola soporte o perfiles de montaje TP F 100 en diferentes casos de conexión estructural.

Montaje

Se necesitan 4 tornillos autorroscantes para la fijación al perfil de montaje TP F 100/160 (cara de 160mm).

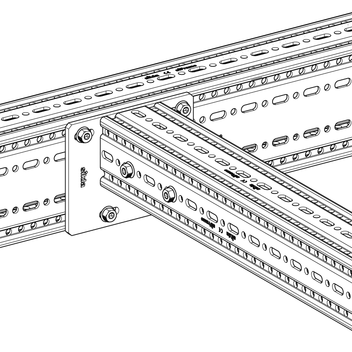

La conexión del perfil de montaje TP F 100 al Apoyo STA F 160-100-E se realiza aplicando 4 tornillos autorroscantes FLS F. Cada juego de 2 tornillos deben estar aplicados en las caras opuestas del perfil. La fijación a techo o a muro se realiza mediante 4 anclajes para grandes cargas M10.

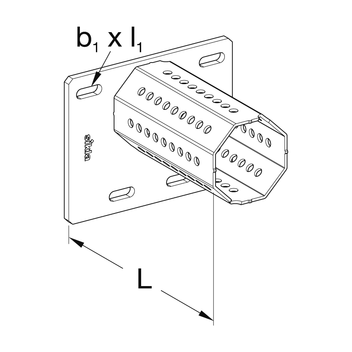

Datos técnicos

Tipo
Dimensiones de la
placa base [mm]
L
[mm]
b1 x l1
[mm]
STA F 160-100-E 160 x 200 180 11 x 20

Configuración:
Placa base soldada con adaptador octogonal F 100
Material:
Acero, HCP

Homologaciones / Conformidad

CE-Kennzeichen (Leistungserklärung unter www.sikla.xx/downloads)

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
STA F 160-100-E3,11 116875
