siFramo 80

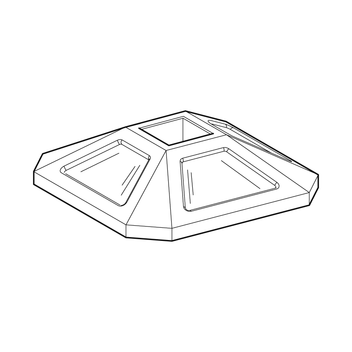

Apoyo SHB SQF F 80

Aplicación

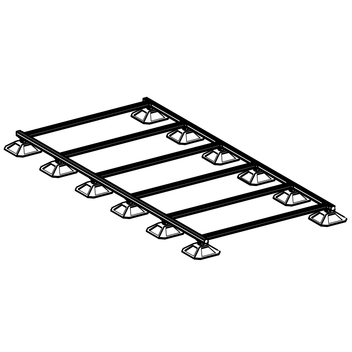

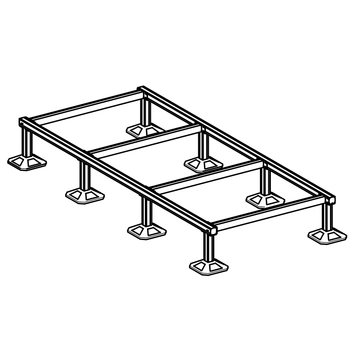

Solución completa de caucho sintético para cubiertas y superficies que contienen, por ejemplo, lonas de protección o centrales de mantenimiento con revestimiento de protección en sótanos. En combinación con el sistema de montaje Sikla siFramo 80, se puede realizar de forma rápida y segura cualquier tipo de estructura. La pieza de caucho resistente al agua permite una sujeción segura y proporciona una distribución uniforme de la carga. Está diseñado especialmente para conjuntos agregados, tuberías, conductos de ventilación o arriostramientos.

En el Apoyo SHB SQF F80 se puede conectar el Perfil de montaje TP F80.

Montaje

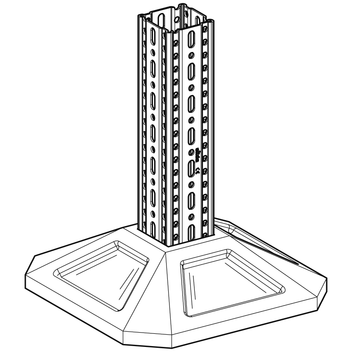

Introducir el perfil de montaje TP F 80 en el correspondiente Apoyo.

Datos técnicos

Tipo
Carga máx. admisible
a compresión FN [kN]
Altura
[mm]
Profundidad de
insercción[mm]
SQF 350 16 100 70
SQF 500 16 130 90


Las pruebas para determinar los valores de fricción se realizan por parte del cliente. Dependiendo de la lámina de recubrimiento del techo existente, se recomienda la aplicación de una superficie de separación adicional, por ejemplo, láminas de aluminio. Adicionalmente se probarán las condiciones estáticas mediante un profesional cualificado.

Material:
SBR (caucho de estireno-butadieno)
TipoDimensiones de
placa de apoyo
Peso
[kg]
Embalaje
[pieza]
Código
artículo
SHB SQF F 80-350350 x 3505,01 218865
SHB SQF F 80-500500 x 50013,51 218868
