Innovación en técnicas
de soportación
siFramo 80

Rotula JOI F 80 HCP

Aplicación

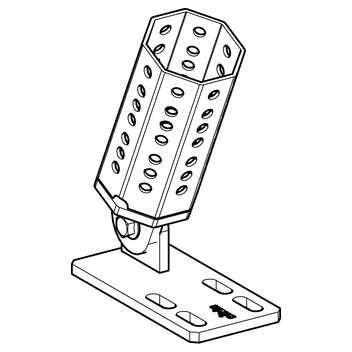

Elemento de unión flexible para perfiles de montaje siFramo F 80 con un grado de inclinación de entre 0º y 60º, principalmente para la unión de perfiles siFramo entre sí o para unirlos con estructura de acero primaria o secundaria. Apropiado como soporte rigidizador, especialmente para rigidizar pórticos.

Configuración

La configuración entre placa base y adaptador se suminitra completamente premontada.

Montaje

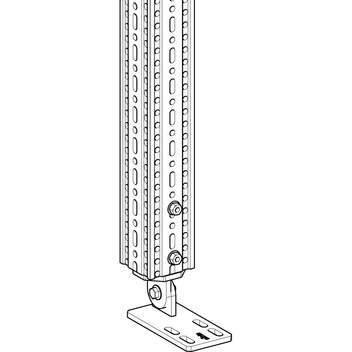

Atornillar la rotula al resto del sistema con 2x 4 tornillos FLS F80
Nota:si pudieran producirse oscilaciones entre la placa base y el adaptador, debe asegurarse la unión para que no gire libremente.

Datos técnicos

Tipo

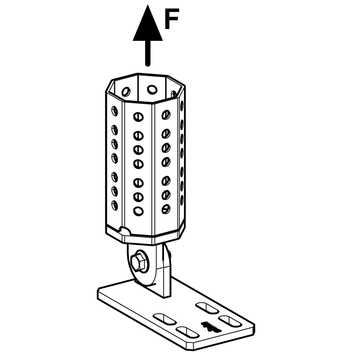

Carga admisible F
[kN]
JOI F 80 2,2

Material:
Placa base, Adaptador, Pestañas soldadas:
Acero, HCP
Tornillos:
Clase 8.8
Tuercas:
Clase 8

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
JOI F 802,11 111448
