siFramo 80

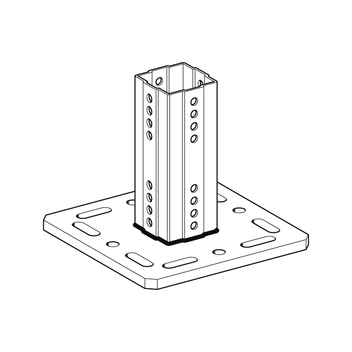

Apoyo WBD F 80

Aplicación

Elemento ideal para realizar conjuntos estructurales verticales a techo o sobre suelo; así como travesaños con perfil de montaje F 80. Además de facilitar la fijación directa a los paramentos del edificio, las diferentes dimensiones de la placa base permiten la fijación a perfiles de acero laminado teniendo en cuenta el ancho de ala. El modelo WBD F 80-T se usa únicamente para realizar travesaños, ya que la forma octogonal del conector evita la interferencia con tornillos ó placas.

Montaje

Según la aplicación, se recomiendan diferentes tipos de fijación:

a) Fijación a los paramentos con 4 anclajes de grandes cargas M12.
b) Fijación por forma sobre perfiles de acero laminado mediante conjunto de montaje 5P M12 S, M16 S u otras mordazas correspondientes.
c) Unión por forma a sistema Simotec STF 100 ó STF 120 mediante placa de unión FV 100/120.

Se necesitan 4 tornillos autorroscantes FLS F para la conexión del Perfil de montaje TP F 80 al Apoyo WBD F 80. Usar 2 tornillos autorroscantes en cada cara opuesta. La distancia permitida entre la placa base y el perfil montado no debe exceder 30 mm.

Datos técnicos

Tipo
Forma de la
Placa base
Para ancho
de ala de perfil
[mm]
Dimensiones de la
placa base
[mm]
Colisos
de la placa base
[l x b]
WBD F 80-80/120 Plana 80 - 120 220 x 220 x 12 30 x 14
WBD-P F 80-121/160 Estampada 121 - 160 320 x 260 x 12 20 x 14
WBD-P F 80-161/200 Estampada 161 - 200 320 x 310 x 12 20 x 18
WBD-P F 80-201/310 Estampada 201 - 310 420 x 220 x 12 55 x 18
WBD F 80-T Plana 80 - 120 220 x 220 x 12 30 x 14

Tipo
e
[mm]
L
[mm]
t1
[mm]
Taladros en la
placa base para
WBD F 80-80/120 Máxima separación posible 202 - M12
WBD-P F 80-121/160 Máxima separación posible 202 27 M12
WBD-P F 80-161/200 Máxima separación posible 202 27 M16
WBD-P F 80-201/310 Máxima separación posible 202 27 M16
WBD F 80-T Máxima separación posible 152 - M12

Ejecución:
Placa soldada con conector soldable cuadrangular F80
o conector octogonal F 80 (solo WBD F 80-T)
Material:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE (ver Declaración de conformidad en www.sikla.es/descargas)

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
WBD F 80-80/1205,21 192801
WBD-P F 80-121/1608,71 117164
WBD-P F 80-161/20010,21 117165
WBD-P F 80-201/3109,41 117166
WBD F 80-T4,81 192849
