siFramo 80

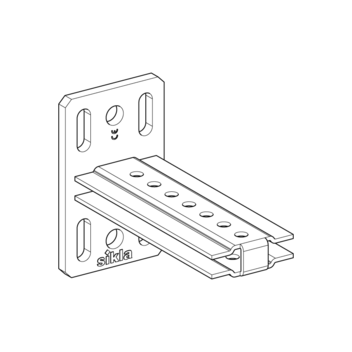

Apoyo STA F 80/30
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344.jpg.68541.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344_M.jpg.68549.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344_ANW01.jpg.68557.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_30_10344_ANW02.tif.66129.png)
Aplicación

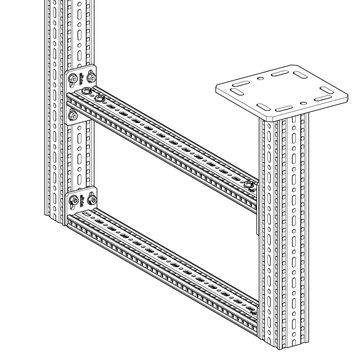

Conexión de sistema único de Perfiles de montaje TP F 80/30 a Perfil de montaje F 80 mediante 4 tornillos autorroscantes FLS F. En conjunto con la Consola AK F 80/30 permite la construcción de travesaños y otro tipo de construcciones.
Montaje

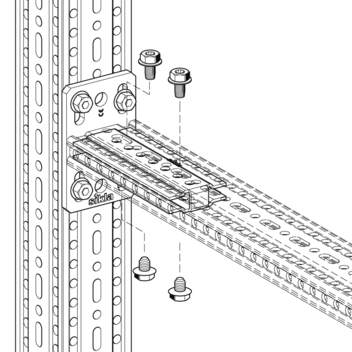

Para la conexión a Perfil de montaje TP F 80/30 o TP F 80 se necesitan 4 tornillos autorroscantes FLS F. La unión del nuevo Perfil de montaje TP F 80/30 se realiza, del mismo modo, con 4 tornillos autorroscantes FLS F. La fijación a techo o a muro se lleva a cabo con anclajes para grandes cargas M12.
Datos técnicos

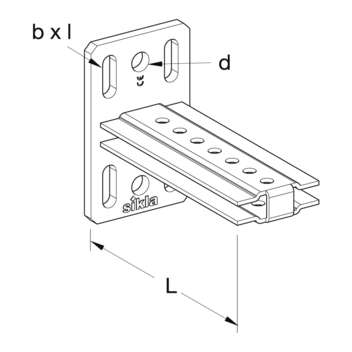

Tipo | Dimensiones de la placa base [mm] | L [mm] | d [mm] | b1 x l1 [mm] |
---|---|---|---|---|
STA F 80/30 | 130 x 80 x 8 | 169 | 14 | 11 x 20 |
Material: | Acero, HCP |
Homologaciones / Conformidad
Marcado-CE (ver Declaración de conformidad en el apartado "Descargas")
