siFramo 80

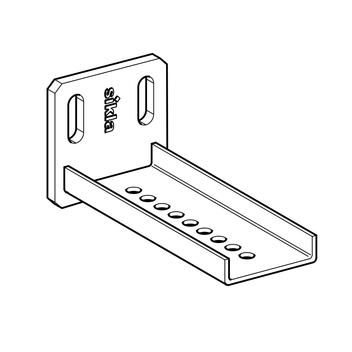

Apoyo STA F 80/30 E

Aplicación

Sistema de conexión propio de Perfiles de montaje F 80/30 a Perfiles de montaje F 80 con 4 tornillos autorroscantes FLS F. En conjunto con la Consola AK F 80/30 permiten la construcción de travesaños y otro tipo de construcciones.

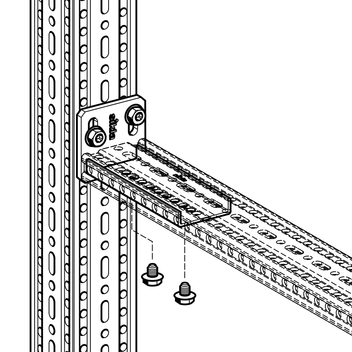

Montaje

Se necesitan 2 tornillos autorroscantes FLS F para la conexión del Perfil de montaje TP F 80/30 al Apoyo STA F 80/30 E.

Datos técnicos

Tipo
Dimensiones de
placa base [mm]
Perforaciones en
placa base para

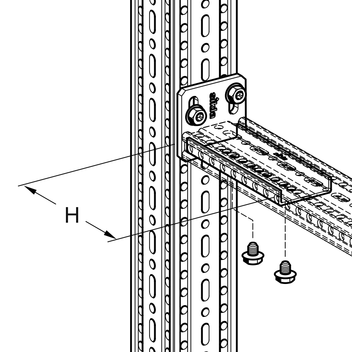

H
[mm]
STA F 80/30-80-E 80 x 80 x 8 M10 178

Material:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE

Declaración de conformidad Apoyo STA F PDF | 193.4 KB

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
STA F 80/30-80-E0,81 113066
