siFramo 80

Apoyo STA F 80/30-Q

Aplicación

Conexión de sistema único de Perfiles de montaje TP F 80/30 a Perfil de montaje F 80 mediante 4 tornillos autorroscantes FLS F. En conjunto con la Consola AK F 80/30-Q permite la construcción de travesaños y otro tipo de construcciones, por ejemplo soportes para instalaciones eléctricas o instalaciones mecánicas de pequeña dimensión.

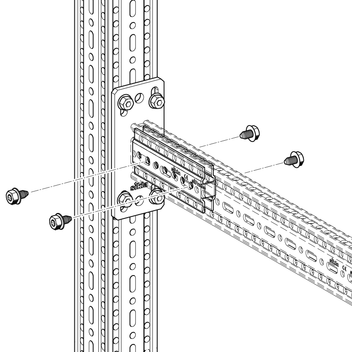

Montaje

Para la conexión a Perfil de montaje TP F 80/30 o TP F 80 se necesitan 4 tornillos autorroscantes FLS F. La unión del nuevo Perfil de montaje TP F 80/30 se realiza, del mismo modo, con 4 tornillos autorroscantes FLS F. La fijación a techo o a muro se lleva a cabo con 2 anclajes para grandes cargas M12.

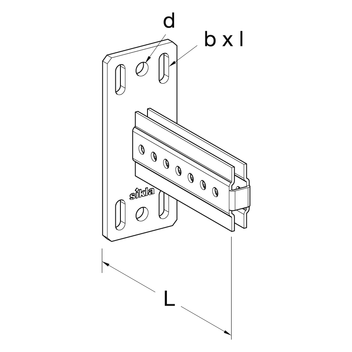

Datos técnicos

Tipo
Dimensiones de la
placa base [mm]
L
[mm]
d
[mm]
b1 x l1
[mm]
STA F 80/30 190 x 80 x 8 169 14 11 x 20

Material:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE (ver Declaración de conformidad en el apartado "Descargas")

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
STA F 80/30-Q1,41 117294
