siFramo 80

Mordaza SB F 80

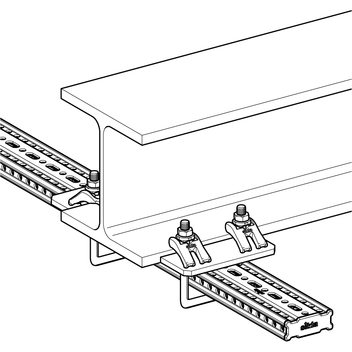

Aplicación

Elemento de unión para la fijación bilateral del perfil de montaje F 80 o F 80/30, travesaños y/o voladizos sobre perfiles de acero laminado.

Configuración

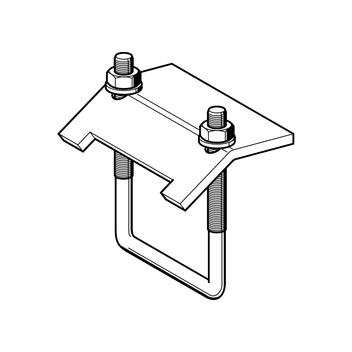

Tipo SB F 80-16 y F 80/30-16:
Estribo roscado M10
Placa
2 Tuercas hexagonales M10
2 Arandelas

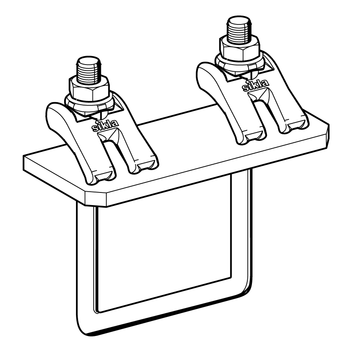

Tipo SB F 80-40 y F 80/30-40:
Estribo roscado M12
Placa
2 Garras SPA 5P AU
2 Tuercas hexagonales M12

Montaje

Siempre deben montarse por parejas.
Tipo 16: espesores de ala de hasta 16 mm
Tipo 40: espesores de ala de hasta 40 mm

Datos técnicos

Tipo
Rosca
[Nm]
Fz
por Mordaza [kN]
Fy
[kN]
My
[kNm]
Mz
[kNm]
SB F 80-16 M10 40 9,5 * * *
SB F 80-40 M12 85 16 * * *
SB F 80/30-16 M10 40 9,5 * * *
SB F 80/30-40 M12 85 16 * * *

* Para las cargas transversales y Momentos dados en la tabla se debe hacer una comparación y verificación con la Guía Simotec (en apartado "Descargas") con las dimensiones de montaje correspondientes.

Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
SB F 80-160,620 192683
SB F 80-401,410 194010
SB F 80/30-160,520 115840
SB F 80/30-401,410 115839
